Инструкция по установке Триколор ТВ

1. Выбор места установки спутниковой антенны.

Для установки антенны нужен свободный обзор на спутник. Для Петербурга и Ленинградской области это направление с большой точностью соответствует направлению на солнце в 12.45 дня по зимнему времени и в 13.45 дня по летнему времени и высотой над землей 22 градуса.  Азимут 173 гр., т.е. 7 градусов от Юга к Востоку. Чтобы узнать более точное направление на спутник воспользуйтесь сервисом DishPointer


На линии, с предполагаемого места установки, не должно быть посторонних предметов - например, зданий, деревьев или фабричных труб.
2. Собрать антенну согласно заводской инструкции по сборке.

3. Прикрепить опору антенны на стену и повесить антенну. Опору крепим на анкера или большие саморезы, с учетом порывов ветра опора должна выдерживать вес до 50 кг.


С особой осторожностью необходимо обращаться с зеркалом антенны, так как малейшие его деформации могут привести к резкому падению качества принимаемого сигнала.

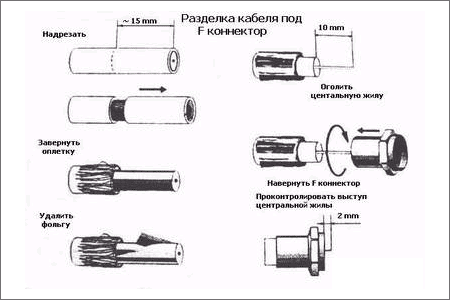

4. Проложить кабель, установить коннекторы, при их помощи присоединить кабель к ресиверу и конвертеру.




5. Присоединить ресивер к телевизору - входящим в комплект ВЧ – проводом или соединительными шнурами типа колокольчики (RCA) или Scart (в комплекте с ресивером не поставляются).
6. Включить ресивер и телевизор, переключить телевизор на вход AV (если соединение установлено колокольчиками) или включить на телевизоре поиск каналов (если соединение установлено по ВЧ-входу).

7. Видим на экране надпись «НЕТ СИГНАЛА» - значит, вы на правильном пути.

8. На пульте нажимаем "Menu", видим список меню.
Нажимаем «Настройка» (НИЖЕ!!!! поиска каналов Триколор), вводим пароль 0000, нажимаем ручной поиск.
В открывшемся окне видим  (внизу справа ) шкалы силы и качества сигнала. Ничего не нажимаем.

9. Идем к антенне
, приблизительно направляем спутниковую антенну по азимуту (положение вправо/влево) в сторону того места, где находилось солнце в 12 часов 45 минут (зимнее время).

10. Устанавливаем примерный угол элевации (положение вверх/вниз) - по рисунку.



11. Далее, очень медленно (с небольшими паузами, так как сигнал цифровой и нужно время для раскодировки - примерно 2 секунды), не более чем на пол градуса за один раз, поворачиваем антенну, сначала только по азимуту, следя за шкалой силы и качества сигнала на экране телевизора, после каждого перемещения антенны. Затем меняем угол наклона на пол градуса и опять крутим по азимуту.
12. Поймав сигнал максимальной силы, подтяните гайки регулировки по азимуту и ищите максимальный сигнал по вертикали (вновь с небольшими паузами, не более чем на пол градуса за один раз). Подтяните гайки регулировки азимута.
13. Повторите все для более точной настройки, затяните все винты и болты.
14. Выход из меню кнопка exit правее кнопки меню. 15. После того, как антенна настроена, можно переходить к регистрации ресивера на сайте Триколор ТВ.
