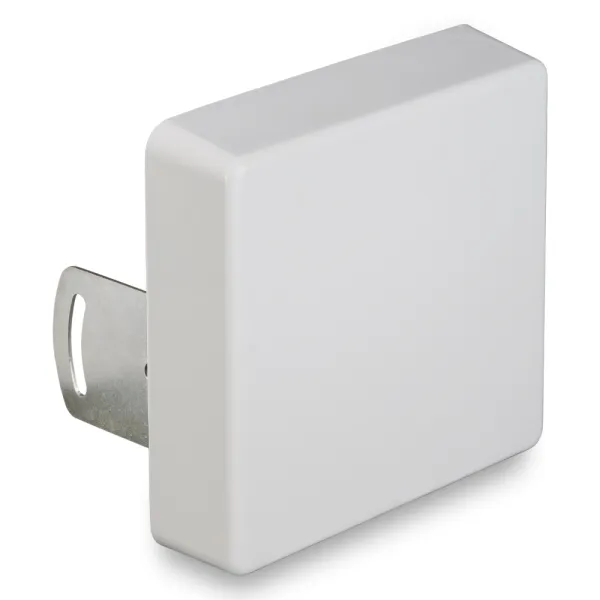

Широкополосная (многодиапазонная), направленная панельная антенна КР15-1700/2700 с коэффициентом усиления 15 дБ рекомендуется для использования с 3G/4G/YOTA модемами, Wi-Fi роутерами, GSM 1800/3G усилителями сотовой связи (репитерами) и другим оборудованием, работающим в частотном диапазоне 1700-2700 МГц (системы радиосвязи, GSM сигнализации и т.п.).
Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:
- 2G (EDGE, GPRS на частотах GSM1800);
- 3G (UMTS 2100);
- 4G (LTE 1800, LTE 2600), YOTA;
- WI-FI 2400 (IEEE 802.11b, g, n).
|
Рабочий диапазон частот, МГц |
|
1700-2700 |
|
Усиление антенны, дБ |
|
12-15 |
|
КСВ в рабочем диапазоне частот, не более |
|
1.6 |
|
Поляризация |
|
Вертикальная |
|
Волновое сопротивление, Ом |
|
50 (N разъём) |
|
75 (F разъём) |
||
|
Максимальная подводимая мощность, Вт |
|
10 |
|
Разъём |
|
F- female |
|
N- female |
||
|
Допустимая ветровая нагрузка, м/с |
|
30 |
|
Диапазон рабочих температур, оС |
|
-50 … +90 |
|
Максимально допустимая влажность воздуха, % |
|
100 |
|
Стандарт связи |
|
UMTS 2100 |
|
LTE 2600 |
||
|
GSM 1800 |
||
|
LTE 1800 |
||
|
Многодиапазонная |
||
|

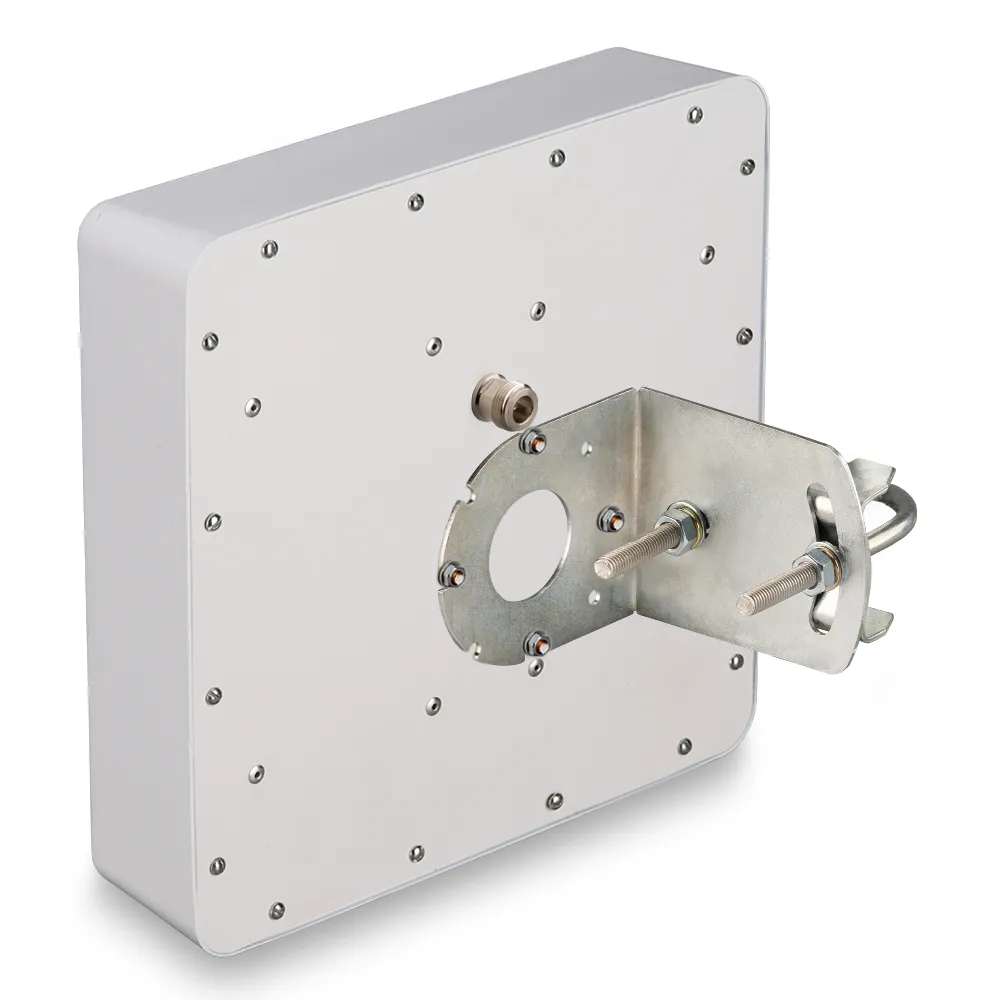

Тип монтажа |
|
на трубу |
|
Тип исполнения |
|
Панельная |
|
Поддержка MIMO |
|
Нет |
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм |
|
250 x 250 x 100 |
|
Масса в индивидуальной упаковке, грамм |
|
1400 |
Графики КСВ, диаграммы направленности:
Диаграмма направленности в вертикальной плоскости:
Диаграмма направленности в горизонтальной плоскости:
Диаграмма направленности в вертикальной плоскости:
Диаграмма направленности в горизонтальной плоскости:
Диаграмма направленности в вертикальной плоскости:
Диаграмма направленности в горизонтальной плоскости:
КСВН:
