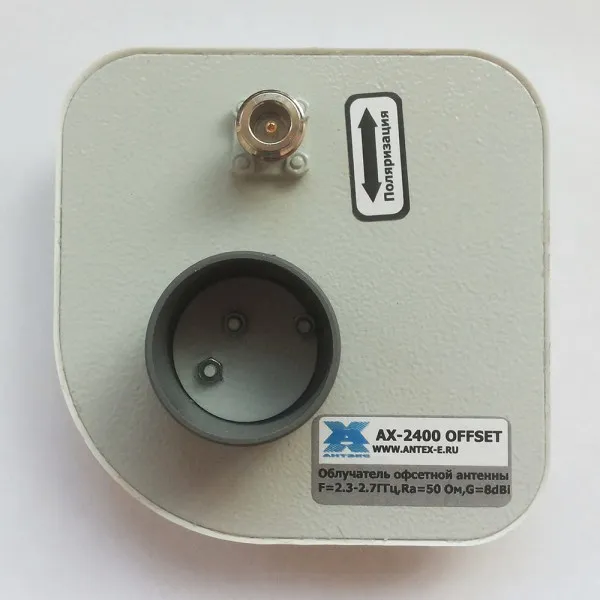

Облучатель Антэкс AX-2400
/**
* Bitrix vars
*
* @var array $arParams
* @var array $arResult
* @var CBitrixComponent $this
* @var CMain $APPLICATION
* @var CUser $USER
* @var string $componentName
*/
// FORUM
$arResult["SHOW_POST_FORM"] = (($arResult["USER"]["PERMISSION"] >= "M" || ($arResult["USER"]["PERMISSION"] >= "I" && !empty($arResult["MESSAGES"]))) ? "Y" : "N");
/* For custom template */
$arResult["LANGUAGE_ID"] = LANGUAGE_ID;
$arResult["IS_AUTHORIZED"] = $USER->IsAuthorized();
$arResult["PERMISSION"] = $arResult["USER"]["PERMISSION"];
$arResult["SHOW_NAME"] = $arResult["USER"]["SHOWED_NAME"];
$arResult["sessid"] = bitrix_sessid_post();
$arResult["SHOW_SUBSCRIBE"] = ((($arParams["SHOW_SUBSCRIBE"] == "Y") && ($arResult["USER"]["ID"] > 0 && $arResult["USER"]["PERMISSION"] > "E")) ? "Y" : "N");
$arResult["TOPIC_SUBSCRIBE"] = $arResult["USER"]["TOPIC_SUBSCRIBE"];
$arResult["FORUM_SUBSCRIBE"] = $arResult["USER"]["FORUM_SUBSCRIBE"];
$arResult["SHOW_LINK"] = (empty($arResult["read"]) ? "N" : "Y");
$arResult["SHOW_POSTS"] = (empty($arResult["MESSAGES"]) ? "N" : "Y");
$arResult["PARSER"] = new forumTextParser(LANGUAGE_ID);
$arResult["PARSER"]->image_params = [
"width" => $arResult["PARSER"]->imageWidth,
"height" => $arResult["PARSER"]->imageHeight
];
$arResult["CURRENT_PAGE"] = $APPLICATION->GetCurPageParam();
$arResult["ELEMENT_REAL"] = $arResult["ELEMENT"];
$arResult["ELEMENT"] = array(
"PRODUCT" => $arResult["ELEMENT"],
"PRODUCT_PROPS" => array());
if (is_set($arResult["ELEMENT_REAL"], "PROPERTY_FORUM_TOPIC_ID_VALUE"))
{
$arResult["ELEMENT"]["PRODUCT_PROPS"]["FORUM_TOPIC_ID"] = array("VALUE" => $arResult["ELEMENT_REAL"]["PROPERTY_FORUM_TOPIC_ID_VALUE"]);
$arResult["ELEMENT"]["PRODUCT_PROPS"]["~FORUM_TOPIC_ID"] = array("VALUE" => $arResult["ELEMENT_REAL"]["~PROPERTY_FORUM_TOPIC_ID_VALUE"]);
}
if (is_set($arResult["ELEMENT_REAL"], "PROPERTY_FORUM_MESSAGE_CNT_VALUE"))
{
$arResult["ELEMENT"]["PRODUCT_PROPS"]["FORUM_MESSAGE_CNT"] = array("VALUE" => $arResult["ELEMENT_REAL"]["PROPERTY_FORUM_MESSAGE_CNT_VALUE"]);
$arResult["ELEMENT"]["PRODUCT_PROPS"]["~FORUM_MESSAGE_CNT"] = array("VALUE" => $arResult["ELEMENT_REAL"]["~PROPERTY_FORUM_MESSAGE_CNT_VALUE"]);
}
/* For custom template */
// *****************************************************************************************
$this->IncludeComponentTemplate();
// *****************************************************************************************
if ($arResult["FORUM_TOPIC_ID"] > 0)
return CForumTopic::GetMessageCount($arParams["FORUM_ID"], $arResult["FORUM_TOPIC_ID"], (($arResult["USER"]["RIGHTS"]["MODERATE"] == "Y")?null:true));
else
return 0;
?>
Облучатели АX-2400 Offset предназначены для использования в комплекте оборудования беспроводных систем передачи данных стандарта IEEE 802.11b/g (WIFI), 4G/LTE(2.5-2.7ГГц), и других устройств диапазона 2300-2700МГц. Облучатели имеют ширину диаграммы направленности порядка 90-100 градусов по уровню -10dB и идеально подходят для применения в комплекте с офсетными короткофокусными зеркалами . Излучатели надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.
|
Электрические характеристики |
AX-2400 Offset |
|
Рабочий диапазон частот, МГц |
2300-2700 |
|
Собственное усиление, dBi |
8-9 |
|
Результирующее усиление при различных диаметрах офсетной параболической антенны | 0,55м -20dBi
0,6м -21dBi 0,9м- 24,5dBi 1,2м -27dBi 1,5м -29Bi |
|
Ширина ДН в плоскости вектора Е по уровню -10dB, град |
110 |
|
Ширина ДН в плоскости вектора Н по уровню -10dB, град |
105 |
|
Входное сопротивление, Ом |
50 |
|
КСВ в рабочем диапазоне частот, не более |
1,5 |
|
Допустимая мощность, Вт |
50 |
|
Поляризация |
вертикальная |
|
Механические характеристики | |
|
Габаритные размеры, мм |
120 х 120 х 80 |
|
Разъем |
N-female |
|
Материал кожуха |
ABS-пластик с защитой от ультрафиолетового излучения |
|
Материал излучателя |
оцинкованная сталь
|
|
Материал рефлектора |
сталь |
