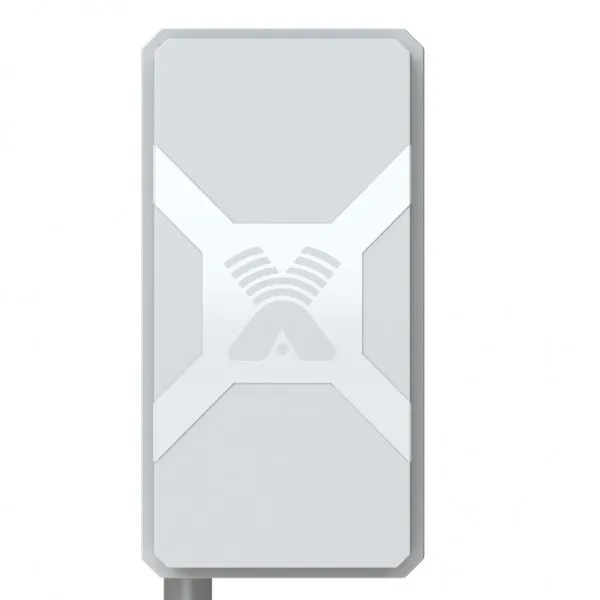

Антенна Антэкс Nitsa-5 MIMO F 75
Антенна NITSA-5F MIMO 2x2 предназначена для использования в комплекте c сотовыми телефонами, модемами или репитерами стандартов:
- 2G(EDGE, GPRS на частотах GSM900, GSM1800)
- 3G (UMTS2100, UMTS900)
- 4G (WIMAX,LTE800, LTE1800, LTE2600, LTE900)
- WI-FI (IEEE 802.11b, g, n)
Для подключения облучателя к роутеру/модему используется ТВ кабель типа SAT703 и др. Соединения обеспечиваются при помощи F-разъёмов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.
|
Электрические характеристики |
NITSA-5F MIMO |
|
Рабочий диапазон частот, МГц |
790÷960/1700÷2700 |
|
Усиление, dBi |
9.0÷9.5/9.5÷14.3 |
|
Ширина ДН (-3дБ), град |
57÷67/29÷76 |
|
Уровень боковых лепестков не более, дБ |
-17 |
|
Развязка между портами не менее, дБ |
-30 |
|
Отношение вперед/назад, дБ |
-18 |
|
Входное сопротивление, Ом |
75 |
|
КСВ в рабочем диапазоне частот на входах, не более |
1,8 |
|
Допустимая мощность, Вт |
10 |
|
Поляризация принимаемых/излучаемых волн |
вертикальная/горизонтальная, x-pol |
|
Механические характеристики антенны |
|
|
Масса с креплением, г |
1770 |
|
Габаритные размеры без крепления, мм |
220х425х65 |
|
Разъем |
2xF-female |
|
Материал антенны |
Оцинкованная сталь |
|
Материал защитной коробки |
Поликарбонат |
|
Класс пылевлагозащиты |
IP67 |
|
Защитное покрытие |
Полимерное покрытие |
|
Диапазон рабочих температур |
от -50°C до +80°C |
