Облучатель Антэкс UMO-3 MIMO BOX

3 700 руб

Цена в розничных магазинах может отличаться

В корзину

/** * Bitrix vars * * @var array $arParams * @var array $arResult * @var CBitrixComponent $this * @var CMain $APPLICATION * @var CUser $USER * @var string $componentName */ // FORUM $arResult["SHOW_POST_FORM"] = (($arResult["USER"]["PERMISSION"] >= "M" || ($arResult["USER"]["PERMISSION"] >= "I" && !empty($arResult["MESSAGES"]))) ? "Y" : "N"); /* For custom template */ $arResult["LANGUAGE_ID"] = LANGUAGE_ID; $arResult["IS_AUTHORIZED"] = $USER->IsAuthorized(); $arResult["PERMISSION"] = $arResult["USER"]["PERMISSION"]; $arResult["SHOW_NAME"] = $arResult["USER"]["SHOWED_NAME"]; $arResult["sessid"] = bitrix_sessid_post(); $arResult["SHOW_SUBSCRIBE"] = ((($arParams["SHOW_SUBSCRIBE"] == "Y") && ($arResult["USER"]["ID"] > 0 && $arResult["USER"]["PERMISSION"] > "E")) ? "Y" : "N"); $arResult["TOPIC_SUBSCRIBE"] = $arResult["USER"]["TOPIC_SUBSCRIBE"]; $arResult["FORUM_SUBSCRIBE"] = $arResult["USER"]["FORUM_SUBSCRIBE"]; $arResult["SHOW_LINK"] = (empty($arResult["read"]) ? "N" : "Y"); $arResult["SHOW_POSTS"] = (empty($arResult["MESSAGES"]) ? "N" : "Y"); $arResult["PARSER"] = new forumTextParser(LANGUAGE_ID); $arResult["PARSER"]->image_params = [ "width" => $arResult["PARSER"]->imageWidth, "height" => $arResult["PARSER"]->imageHeight ]; $arResult["CURRENT_PAGE"] = $APPLICATION->GetCurPageParam(); $arResult["ELEMENT_REAL"] = $arResult["ELEMENT"]; $arResult["ELEMENT"] = array( "PRODUCT" => $arResult["ELEMENT"], "PRODUCT_PROPS" => array()); if (is_set($arResult["ELEMENT_REAL"], "PROPERTY_FORUM_TOPIC_ID_VALUE")) { $arResult["ELEMENT"]["PRODUCT_PROPS"]["FORUM_TOPIC_ID"] = array("VALUE" => $arResult["ELEMENT_REAL"]["PROPERTY_FORUM_TOPIC_ID_VALUE"]); $arResult["ELEMENT"]["PRODUCT_PROPS"]["~FORUM_TOPIC_ID"] = array("VALUE" => $arResult["ELEMENT_REAL"]["~PROPERTY_FORUM_TOPIC_ID_VALUE"]); } if (is_set($arResult["ELEMENT_REAL"], "PROPERTY_FORUM_MESSAGE_CNT_VALUE")) { $arResult["ELEMENT"]["PRODUCT_PROPS"]["FORUM_MESSAGE_CNT"] = array("VALUE" => $arResult["ELEMENT_REAL"]["PROPERTY_FORUM_MESSAGE_CNT_VALUE"]); $arResult["ELEMENT"]["PRODUCT_PROPS"]["~FORUM_MESSAGE_CNT"] = array("VALUE" => $arResult["ELEMENT_REAL"]["~PROPERTY_FORUM_MESSAGE_CNT_VALUE"]); } /* For custom template */ // ***************************************************************************************** $this->IncludeComponentTemplate(); // ***************************************************************************************** if ($arResult["FORUM_TOPIC_ID"] > 0) return CForumTopic::GetMessageCount($arParams["FORUM_ID"], $arResult["FORUM_TOPIC_ID"], (($arResult["USER"]["RIGHTS"]["MODERATE"] == "Y")?null:true)); else return 0; ?>

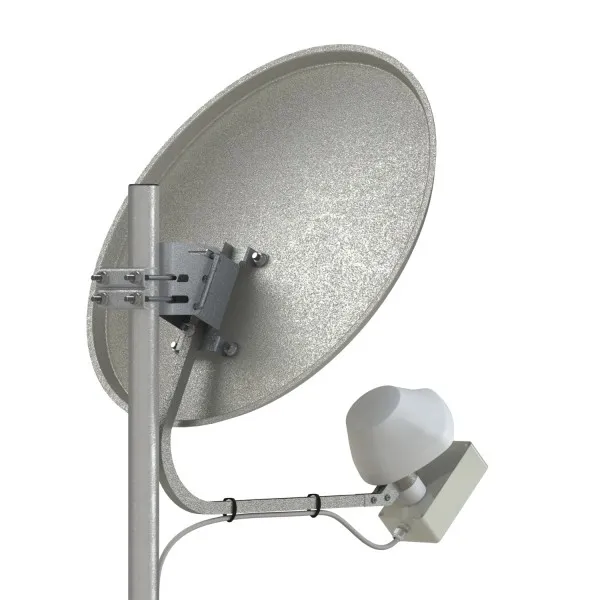

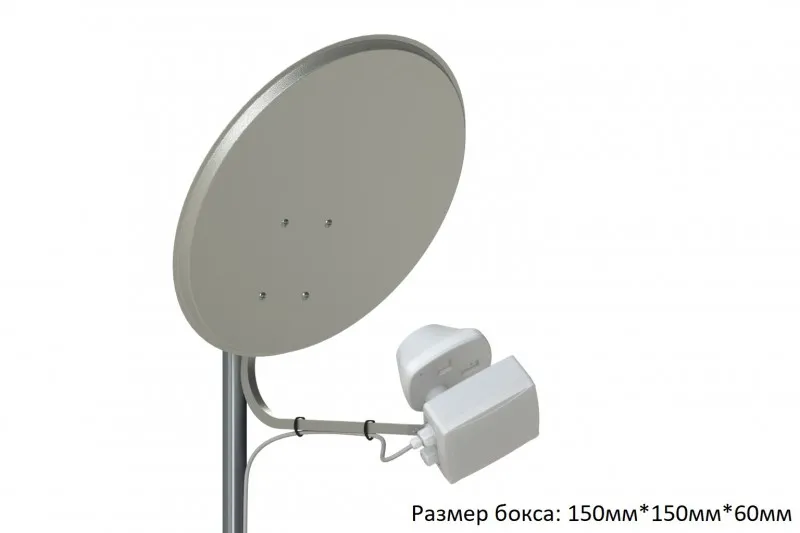

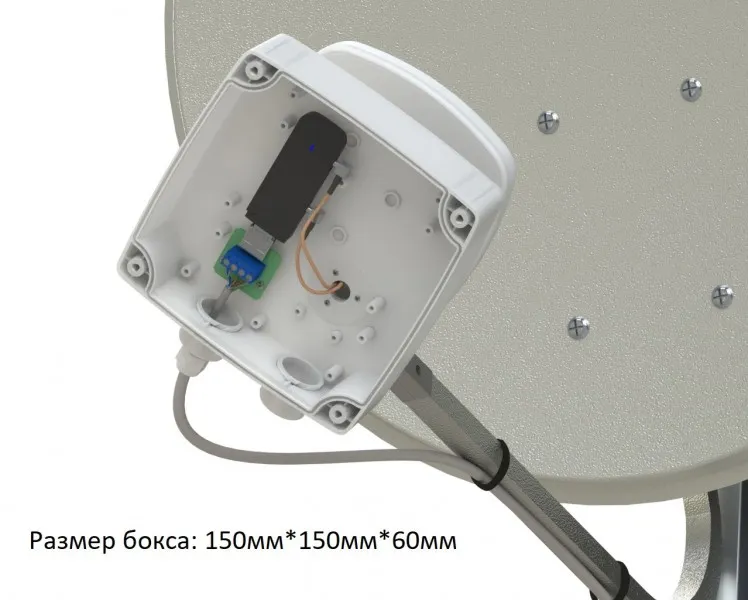

UMO-3 MIMO BOX это широкополосный облучатель параболического рефлектора, совмещенный с боксом, в который можно поместить 3G/4G модем или роутер.

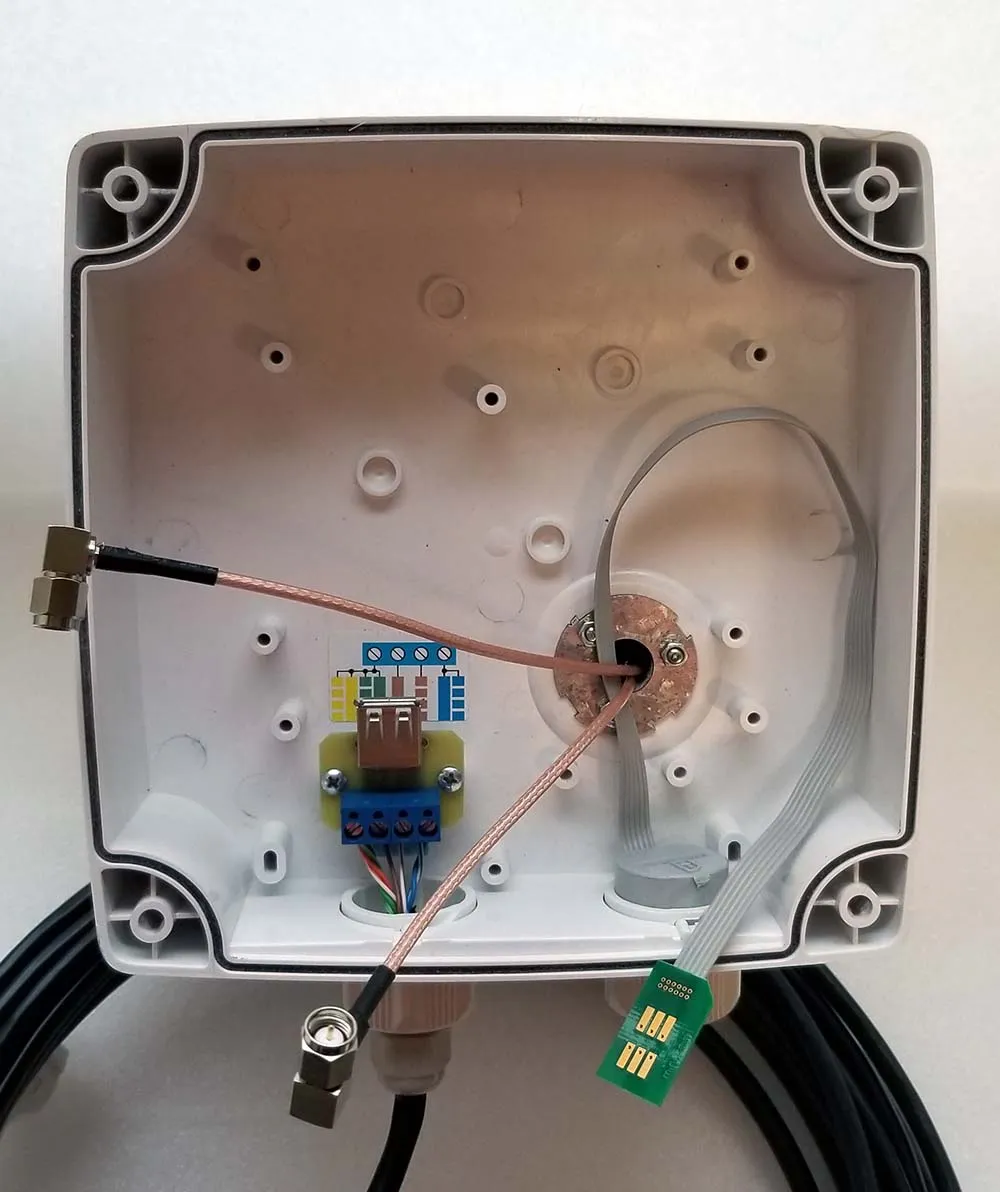

На выходе кабеля из облучателя установлены разъёмы SMA male.

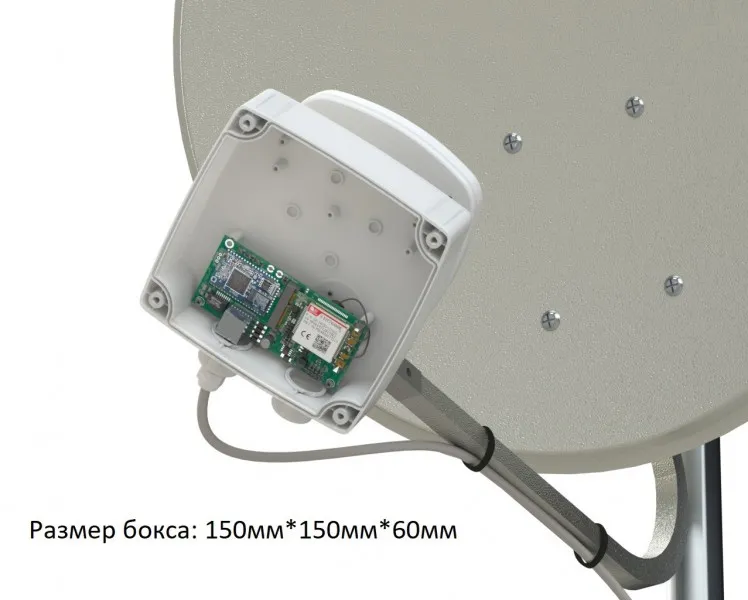

В комплекте USB удлинитель 10 м. При установке роутера разъёмы меняются на RJ-45

Рабочий диапазон 1700-2600 МГц Работает в стандартах:

3G (UMTS 2100)
4G (LTE1800, LTE2600)
WI-FI (IEEE 802.11b, g)

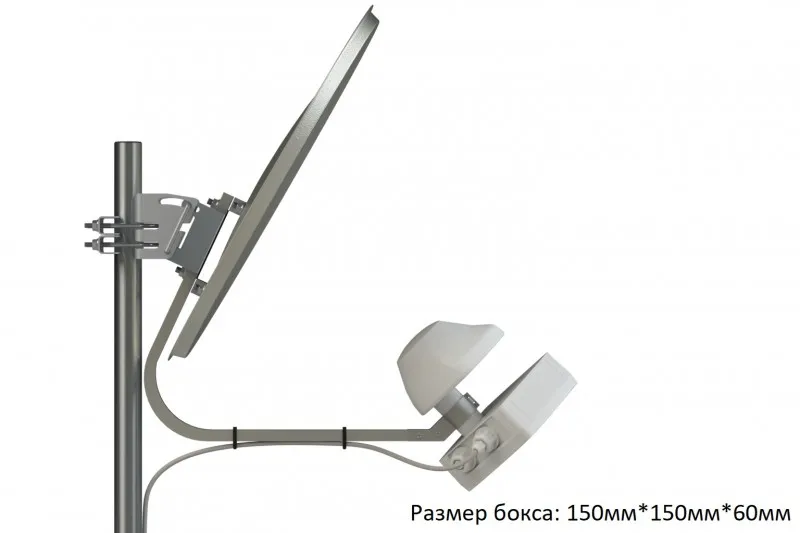

Бокс облучателя установлен позади экрана облучателя, что позволяет размещать облучатель в фокусе спутниковой антенны, и тем самым сохранить коэффициент усиления и минимальный уровень боковых лепестков в диаграмме направленности. Облучатель рекомендуется для совместного использования с офсетными зеркальными короткофокусными рефлекторами (предпочтительно с параметром F/D=0.5). Допустимо использование рефлекторов c F/D=0.75.

Достоинства:

Универсальный облучатель для спутникого рефлектора работающий во всех скоростных стандартах
Возможность получения большого коэффициента усиления, недостижимого антеннами других классов (панельные, Яги, ВК)
Отсутствие потерь в кабеле между антенной и модемом
Надежное крепление модема в боксе
Качественные разъемы для соединения модема и антенны
Герметичное исполнение
Морозостойкий и ультрафиолетостойкий материал корпуса
Возможность многократной сборки-разборки бокса
Все в комплекте для начала работы модема

Комплект поставки:

1. Облучатель UMO-3 MIMO BOX -1шт.

2. USB - удлинитель длиной 10 метров - 1 шт.

3. Инструкция по установке.

Рабочий диапазон частот, МГц	1700÷2700
Собственный коэффициент усиления, dBi	2 х 8.5÷10.0
Ширина ДН в плоскости вектора Е/H по уровню -10dB, градусы	88÷130/103÷116
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1,6
Допустимая мощность, Вт	10
Поляризация	Горизонтальная + вертикальная / X-pol
Механические характеристики
Габаритные размеры, мм	145х145х145
Разъемы	2 х CRC9/TS9/Uf.l/MHF4, USB-male, USB-female
Материал кожуха	ABS+поликарбонат
Материал облучателя	Оцинкованная сталь
Защитное покрытие	Порошковая краска
Результирующий коэффициент усиления по каждому каналу и ширина диаграммы направленности при различных диаметрах офсетной параболической антенны (на частотах 1700÷2700МГц)	0,55м-15÷20dBi 0,6м -18÷22dBi 0,9м-20÷25dBi 1,3м -24÷28dBi 1,5м -25÷30Bi	16÷25° 13÷18° 9÷12° 6÷9° 5÷7°
