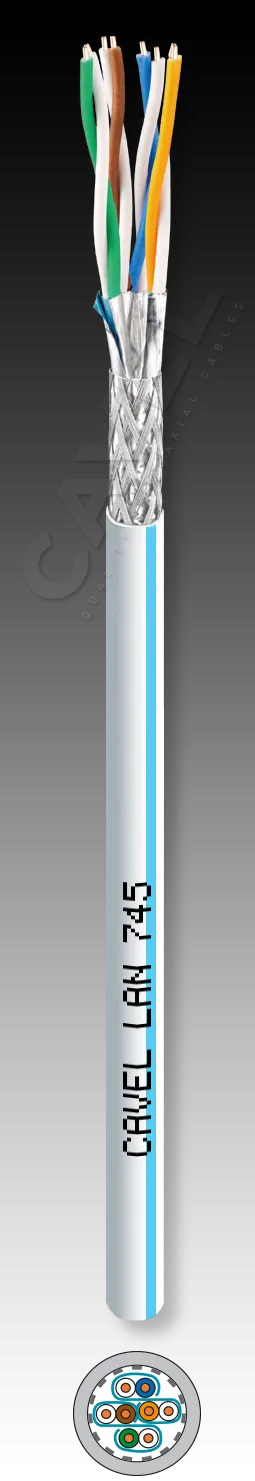

Кабель витая пара 7 категории CAVEL LAN 745 (Cat 7a S/FTP)
Кабель витая пара CAVEL LAN 745 это качественный итальянский кабель категории 7а с максимальной экранировкой.
Он состоит из четырех медных пар с диаметром проводника 0.57мм. Витые пары, экранированные индивидуально (каждая пара) фольгой и общим экраном из медной (CuSn) оплетки плотностью заполнения 41%. Коэффициент экранирования: > 85 дБ до 1000 МГц
Кабель CAVEL LAN 745 применяется в сетях с высокой требовательностью к экранировке и скорости передачи данных.
Скорость передачи данных:
- до 40 Гбит/с на расстояние до 50 м
- до 100 Гбит/с на расстояние до 15 м
- Центральный проводник: медь, диаметр - 0.57 мм
- Изоляция: PEG - физически-вспененный полиэтилен, диаметр - 1.35 мм
- Экран - Ламинированная фольга AP и оплетка CuSn, плотность заполнения 41%, структура 16x5x0.10 мм
- Внешняя оболочка: материал - PVC, диаметр - 8 мм Кабель для внутренней прокладки.
- Коэффициент экранирования: > 85 дБ в диапазоне 100-1000 МГц
- Диапазон рабочих температур: -40°С ÷ +80°С
|
ТИП КАБЕЛЯ |
|
7a S/FTP (4x2x AWG23/1) |
| КОНСТРУКЦИЯ | ||
| ЦЕНТРАЛЬНЫЙ ПРОВОДНИК: |
|
|
|
материал |
|
Cu |
|
диаметр |
мм | 0.57 |
| ИЗОЛЯЦИЯ: |
|
|
|
материал |
|
PEG |
|
диаметр |
мм | 1.35 |
| ЭКРАН: |
|
|
|
Ламинированная фольга |
материал | AP |
|
Оплетка |
материал | CuSn |
|
- плотность заполнения |
% | 41 |
|
- структура |
|
16 x 5 x 0.10 мм |
| ВНУТРЕННЯЯ ОБОЛОЧКА |
|
|
|
материал |
|
- |
|
диаметр |
мм | - |
| ВНЕШНЯЯ ОБОЛОЧКА: |
|
|
|
материал |
|
PVC |
|
диаметр |
мм | 8.0 |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВЕС МЕДИ |
кг/км | 24.40 |
|
ВЕС КАБЕЛЯ |
кг/км | 63.40 ±3% |
|
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА ПРИ ОДНОКРАТНЫХ/ |
мм | 40 |
|
МНОГОКРАТНЫХ ИЗГИБАХ |
мм | 80 |
|
УСИЛИЯ НА РАЗРЫВ ДЛЯ КАБЕЛЯ |
Н | 150 |
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | ||
| ВОЛНОВОЕ СОПРОТИВЛЕНИЕ |
|
|
|
1 - 100 МГц |
Ом | 100 ±5 |
|
100 - 250 МГц |
Ом | 100 ±10 |
|
ЕМКОСТЬ ВИТОЙ ПАРЫ (@800ГЦ) |
пФ/м | 43 |
|
СКОРОСТЬ РАСПРОСТРАНЕНИЯ |
% | 77 |
| ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ |
|
|
|
ЗАТУХАНИЕ / RL / NEXT / ACR |
|
дБ/100м / дБ / дБ / дБ |
|
1 МГц |
|
2.1 / 25.0 / 90.0 / 87.9 |
|
10 МГц |
|
5.4 / 25.0 / 90.0 / 84.6 |
|
20 МГц |
|
7.7 / 25.0 / 85.0 / 77.3 |
|
31.2 МГц |
|
9.6 / 25.0 / 85.0 / 75.4 |
|
62.5 МГц |
|
13.7 / 25.0 / 80.0 / 66.3 |
|
100 МГц |
|
17.4 / 25.0 / 80.0 / 62.6 |
|
155.5 МГц |
|
21.9 / 25.0 / 80.0 / 58.1 |
|
200 МГц |
|
25.0 / 25.0 / 75.0 / 50.0 |
|
250 МГц |
|
28.1 / 25.0 / 75.0 / 46.9 |
|
300 МГц |
|
30.9 / 25.0 / 70.0 / 39.1 |
|
450 МГц |
|
38.3 / 25.0 / 70.0 / 31.7 |
|
600 МГц |
|
44.8 / 20.0 / 65.0 / 20.2 |
|
750 МГц |
|
51.0 / 20.0 / 65.0 / 14.0 |
|
900 МГц |
|
54.5 / 20.0 / 65.0 / 10.5 |
|
1000 МГц |
|
58.0 / 20.0 / 65.0 / 7.0 |
|
1200 МГц |
|
62.0 / 20.0 / 60.0 / -2.0 |
| КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ |
|
|
|
30-100 МГц |
дБ | > 80 |
|
30-250 МГц |
дБ | - |
|
100-300 МГц |
дБ | - |
|
250-300 МГц |
дБ | - |
|
100-1000 МГц |
дБ | > 85 |
| ПЕРЕДАТОЧНЫЙ ИМПЕДАНС (ZT) |
|
|
|
1 МГц |
мОм/м | < 5 |
|
10 МГц |
мОм/м | < 3 |
|
30 МГц |
мОм/м | < 3 |
|
ПЕРЕХОДНОЕ ЗАТУХАНИЕ |
дБ | > 45 |
|
ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ |
Ом/км | - |
|
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ |
МОм/км | > 2000 |
|
УСТОЙЧИВОСТЬ К ВЫСОКИМ НАПРЯЖЕНИЯМ |
кВ | 1 |
| СООТВЕТСТВИЕ СТАНДАРТУ |
|
|
|
EN |
|
50173-1; 50288-9-1 |
|
IEC |
|
61156-5 |
|
ISO/IEC |
|
11801 |
|
TIA/EIA |
|
568B.2 |
|
Огнестойкость |
|
IEC 60332-1 |
|
|
||
| ОБЛАСТЬ ПРИМЕНЕНИЯ | ||
|
|
|
Primary (Campus), Secondary (Riser), Tertiary (Horizontal); IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T; IEEE 802.5: ISDN; TPDDI; ATM; CATV; Broadband Video; Power over Ethernet (PoE)/PoE+ |
| ТИП ПРИМЕНЯЕМОГО РАЗЪЕМА | ||
|
РАЗЪЕМЫ |
|
RG-45 Shielded, RG-45 Keystone Shielded |
| ПРИМЕЧАНИЕ | ||
|
|
|
|
|
МОНТАЖ ВНУТРИ ПОМЕЩЕНИЙ |
|
Да |
