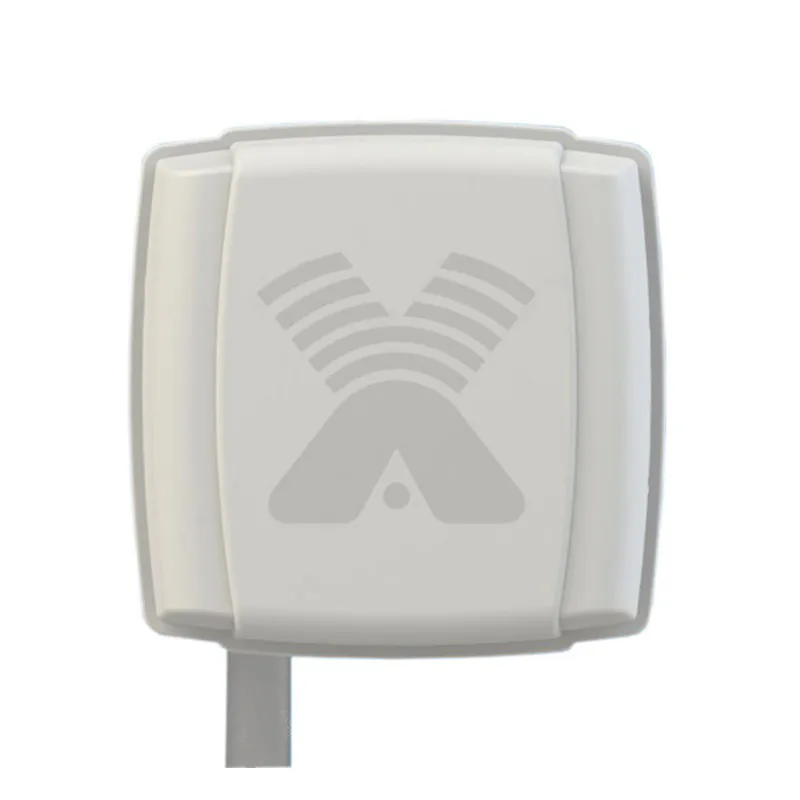

Антенна ДМВ активная CIFRA-30 A 5 В
Достоинства антенны CIFRA-30
- Антенна надежно защищены от осадков корпусом из ультрафиолетостойкого пластика.
- Антенна имеет высокий суммарный коэффициент усиления.
- Напряжение питания +5 Вольт.
- Крепление антенны CIFRA-30 позволяет изменять угол места, азимут и наклон поляризации.
- Возможность закреплять на вертикальной, горизонтальной или наклонной стойке
|
Электрические характеристики |
|
|
Рабочий диапазон частот, МГц |
470-790 |
|
Коэффициент усиления антенны, dBi |
7.5-9.5 |
|
Ширина ДН в Н-плоскости, град |
59÷91 |
|
Ширина ДН в Е-плоскости, град |
49-80 |
|
Входное сопротивление, Ом |
75 |
|
Поляризация |
вертикальная/горизонтальная/наклонная |
| Коэффициент усиления встроенного усилителя, дБ | 19÷22 |
| Напряжение/ток питания | 4.7…5.3 В / 30…40 мА |
| Коэффициент шума усилителя, дБ | < 3 |
|
Механические характеристики |
|
|
Масса с креплением, г |
1840 |
|
Габаритные размеры без крепления, м |
0.3 х 0.3 х 0.12 |
|
Разъем |
F-female |
|
Диаметр мачты, мм |
25÷52 |
|
Материал антенны, покрытие |
оцинкованая сталь, полимерное покрытие |
|
Материал защитной коробки |
Поликарбонат+ABS |
|
Рабочий диапазон температур, гр. Цельсия |
-40...+60 |
Диаграммы направленности антенны
|
Плоскость и поляризация |
Частота / № ТВ канала |
|||
|
470 МГц / 21 |
630 МГц /41 |
750 МГц / 55 |
790 МГц / 60 |
|
|
Горизонтальная плоскость, горизонтальная поляризация |
|
|
|
|
|
Вертикальная плоскость, горизонтальная поляризация |
|
|
|
|
