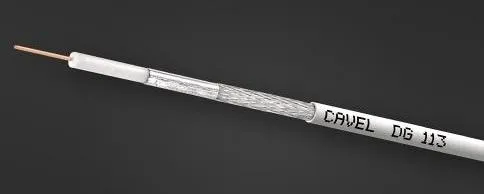

Кабель коаксиальный 75 Ом Cavel DG 113 белый
Категория улучшенных абонентских кабелей для применения во всех современных цифровых сетях.
Коэффициент экранирования более 95 дБ. Чем он выше, тем лучше Ваша сеть защищена от всевозможных помех, и тем выше качество цифрового ТВ-сигнала.
Al - алюминий
AP - алюминий-полиэстер
APA - алюминий-полиэстер-алюминий
APAS - алюминий-полиэстер-алюминий-сурлайн
APJ - алюминий-полиэстер со специальным "закорачивающим отгибом"
AWG - американский стандарт калибра проводов
Cu - медь
CuPet - медь-полиэстер
CuSn - медь покрытая оловом
FeCu - омедненная сталь
HDPE - полиэтилен высокой плотности
LSZH - компаунд, не содержащий галогеноводородов
NEXT - уровень взаимных помех в точке приема
PE - полиэтилен
PEG - физически-вспененый полиэтилен
Pet - полиэстер
PJ - желейное наполнение
PVC - поливинилхлорид
SRL - коэффициент возвратных потерь (относительная величина возвратной волны, возникающей на неоднородностях структуры проводника)
Коэффициент экранирования более 95 дБ. Чем он выше, тем лучше Ваша сеть защищена от всевозможных помех, и тем выше качество цифрового ТВ-сигнала.
| КОНСТРУКЦИЯ | ||
| ЦЕНТРАЛЬНЫЙ ПРОВОДНИК: | ||
|
материал |
Cu | |
|
диаметр |
мм | 1.13 |
| ДИЭЛЕКТРИК: | ||
|
материал |
PEG | |
|
диаметр |
мм | 4.80 |
| ЭКРАН: | ||
|
Ламинированная фольга |
материал | APA |
|
Оплетка |
материал | CuSn |
|
- плотность заполнения |
% | 72 |
|
- диаметр |
мм | 5.30 |
| ВНЕШНЯЯ ОБОЛОЧКА: | ||
|
материал |
PVC | |
|
диаметр |
мм | 6.60 |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВЕС МЕДИ |
кг/км | 19.2 |
|
ВЕС КАБЕЛЯ |
кг/км | 43.0 |
|
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА ПРИ ОДНОКРАТНЫХ/ |
мм | 35 |
|
МНОГОКРАТНЫХ ИЗГИБАХ |
мм | 70 |
|
УСИЛИЕ НА РАЗРЫВ ДЛЯ КАБЕЛЯ |
Н | 150 |
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВОЛНОВОЕ СОПРОТИВЛЕНИЕ |
Ом | 75 ±3 |
|
ЕМКОСТЬ |
пФ/м | 52 ±2 |
|
СКОРОСТЬ РАСПРОСТРАНЕНИЯ |
% | 85 |
| ЗАТУХАНИЕ ПРИ 20° С | ||
|
5 МГц |
дБ/100м | 1.6 |
|
10 МГц |
дБ/100м | 2.3 |
|
30 МГц |
дБ/100м | 3.2 |
|
50 МГц |
дБ/100м | 4.1 |
|
200 МГц |
дБ/100м | 8.0 |
|
300 МГц |
дБ/100м | 9.8 |
|
470 МГц |
дБ/100м | 12.4 |
|
862 МГц |
дБ/100м | 17.1 |
|
1000 МГц |
дБ/100м | 18.5 |
|
1750 МГц |
дБ/100м | 24.9 |
|
2150 МГц |
дБ/100м | 27.9 |
|
2400 МГц |
дБ/100м | 29.6 |
|
3000 МГц |
дБ/100м | 33.4 |
| КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ | ||
|
5 - 470 МГц |
дБ | > 30 |
|
470 - 1000 МГц |
дБ | > 28 |
|
1000 - 2000 МГц |
дБ | > 26 |
|
2000 - 3000 МГц |
дБ | > 22 |
| КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ | ||
|
Класс |
A+ | |
|
5 - 30 МГц |
дБ | > 80 |
|
30 - 1000 МГц |
дБ | > 95 |
|
1000 - 2000 МГц |
дБ | > 90 |
|
2000 - 3000 МГц |
дБ | > 80 |
|
СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА |
Ом/км | 18.0 |
|
СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА |
Ом/км | 13.9 |
|
ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ |
Ом/км | 31.9 |
|
НАПРЯЖЕНИЕ ПРОБОЯ |
кВ | 3.0 |
|
МАКСИМАЛЬНЫЙ ТОК |
А | 8.0 |
| СООТВЕТСТВИЕ СТАНДАРТУ | ||
|
EN |
50117-2-4 | |
|
|
||
| ОБЛАСТЬ ПРИМЕНЕНИЯ | ||
|
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ) |
да | |
|
EN 50117 (СЕТИ CATV) |
да | |
|
CEI 12-15 (MATV СИСТЕМЫ) |
да | |
|
|
||
| ПРИМЕЧАНИЕ | ||
|
ЦВЕТОВЫЕ МАРКИРОВОЧНЫЕ ПОЛОСЫ |
не наносятся | |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур PE от -40°С до 80°С
МАРКИРОВКА НА КАБЕЛЕ
CAVEL DG 113 MADE IN ITALY 75 Ohm EN50117-2-4 CEI-UNEL 36762 C-4 (U0 =400V) * LTE PROTECTION * ss/aa m
CAVEL DG 113 MADE IN ITALY 75 Ohm EN50117-2-4 CEI-UNEL 36762 C-4 (U0 =400V) * LTE PROTECTION * ss/aa m
(ss=неделя, aa=год) (m=метражная метка)
ОБОЗНАЧЕНИЯ
ACR - показатель “сигнал/шум” в точке приема для проводников, содержащих витые парыAl - алюминий
AP - алюминий-полиэстер
APA - алюминий-полиэстер-алюминий
APAS - алюминий-полиэстер-алюминий-сурлайн
APJ - алюминий-полиэстер со специальным "закорачивающим отгибом"
AWG - американский стандарт калибра проводов
Cu - медь
CuPet - медь-полиэстер
CuSn - медь покрытая оловом
FeCu - омедненная сталь
HDPE - полиэтилен высокой плотности
LSZH - компаунд, не содержащий галогеноводородов
NEXT - уровень взаимных помех в точке приема
PE - полиэтилен
PEG - физически-вспененый полиэтилен
Pet - полиэстер
PJ - желейное наполнение
PVC - поливинилхлорид
SRL - коэффициент возвратных потерь (относительная величина возвратной волны, возникающей на неоднородностях структуры проводника)
