Кабель витая пара 5 категории FTP 5E 4*2*AWG24, наружный, медь
SUPRLAN Premium — LAN-кабель высшего класса, отличающийся полным соответствием требованиям категории 5е по стандартам ISO/IEC11801, EN 50173, TIA/EIA568 и ГОСТ 54429-2011.
Данный кабель предназначен для наружной прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий.
Характеристики
- Название категории по ETIM: Кабель информационный для передачи данных, компьютерный
- Бренд: SUPRLAN
- Категория: 5е
- Класс кабелей SUPRLAN: Premium
- Полоса пропускания, МГц: 100
- Материал токопроводящей жилы: Медная одножильная (Cu Solid)
- Диаметр токопроводящей жилы: 0,51
- Материал изоляции токопроводящей жилы: Полиэтилен высокой плотности (HDPE)
- Количество пар: 4
- Тип проводников: Одножильный ( Solid)
- Экранирование: FTP (F/UTP) общий экран
- Материал экрана пары: Отсутствует
- Материал общего экрана: Полиэфирная алюминиевая фольга со 100% площадью покрытия
- Допустимое растягивающее усилие, кН: 0,1
- Внешний диаметр кабеля, мм: 6
- Материал оболочки: Полиэтилен (PE)
- Цвет оболочки: Черный (Black)
- Способ прокладки: Наружная (Outdoor)
- IL, дБ/100м на частоте 1 МГц, ≤: 2.1
- IL, дБ/100м на частоте 10 МГц, ≤: 6.5
- IL, дБ/100м на частоте 31,25 МГц, ≤: 11.7
- IL, дБ/100м на частоте 100 МГц, ≤: 22
- NEXT, дБ/100м на частоте 1 МГц, ≥: 65.3
- NEXT, дБ/100м на частоте 10 МГц, ≥: 50.3
- NEXT, дБ/100м на частоте 31,25 МГц, ≥: 42.9
- NEXT, дБ/100м на частоте 100 МГц, ≥: 35.3
- ELFEXT, дБ/100м на частоте 1 МГц, ≥: 64
- ELFEXT, дБ/100м на частоте 10 МГц, ≥: 44
- ELFEXT, дБ/100м на частоте 31,25 МГц, ≥: 34.1
- ELFEXT, дБ/100м на частоте 100 МГц, ≥: 24
- Максимально расчетная дальность связи 100Base-T, м при 20 °С: 160
- Максимально расчетная дальность связи 1G Base-T, м при 20 °С: 90
- Соответствие стандартам: ISO/IEC11801, EN 50173, TIA/EIA568 и ГОСТ 54429-2011
- Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155
- Вес, п.м, кг: 0.035
- Допустимая температура монтажа, °С: от -10 до +60
- Допустимая температура эксплуатации, °С: от -50 до +60
- Радиус изгиба во время эксплуатации, диаметров кабеля, ?: 4
- Радиус изгиба во время монтажа, диаметров кабеля, ?: 10
- Гарантия: 3 года

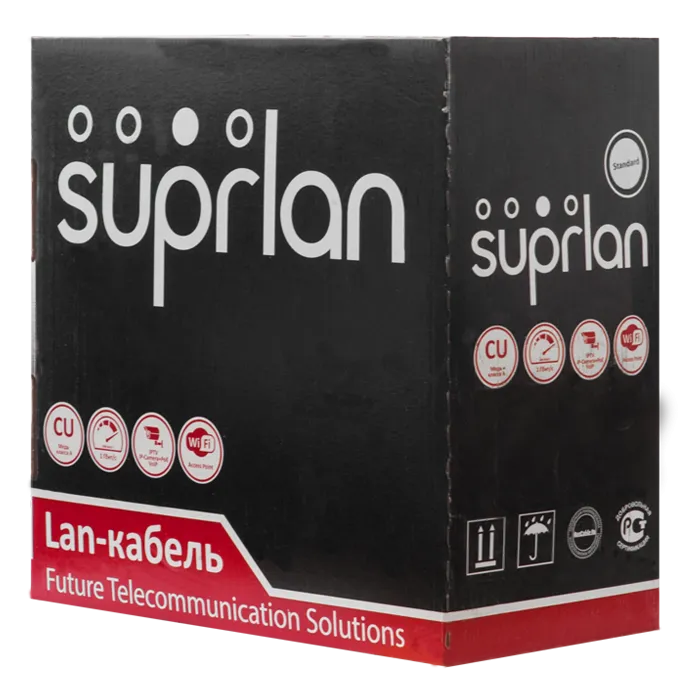

- Упаковка: Коробка 305м
| Диаметр проводника: | 0,51 мм |
| Номин сечение проводника: | 0,20 мм² |
| Размер AWG: | 24 |
| Класс проводника: | Класс 1 (однопроволочная жила) |
| Количество жил: | 4x2 |
| Элемент скрутки: | Парный |
| Изоляция жилы: | Твердый полиэтилен |
| Маркировка жил: | Цвет |
| Экран поверх элемента скрутки: | Фольга |
| Экран поверх скрутки: | Фольга |
| Материал внешн оболочки: | LDPE |
| Цвет внешн оболочки: | Черный |
| Категория: | 5E |
| NVP показатель: | 69 процентов |
| Материал проводника: | Медь (без покрытия) |
| Внешний диаметр кабеля: | 5,2±0,2 мм |
| Монтажная температура: | -10...+60 °C |
| Температура эксплуатации: | -60...+60 °C |
| Макс контактное сопротивление: | 20 мОм |
| Сопротивление изоляции: | 5000 мОм |
| Электрическая прочность диэлектрика: | 1000 |
| Макс сопр постоян току на 100м и 20°С не более: | 9,5 Ом |
| Волновое сопротивление: | 100±15 Ом |
| Макс взаимная емкость на длине 100 метров: | 5.6 нФ |
| Номинальная скорость передачи: | 69 процентов |
| Частота сигнала: | 100 МГц |
| Рабочее напряжение: | ≤ 48 В |
|
|
|
| Макс рассогласование емкости пФ на 100м: | 160 |
