Усилитель мачтовый Alcad BO-407

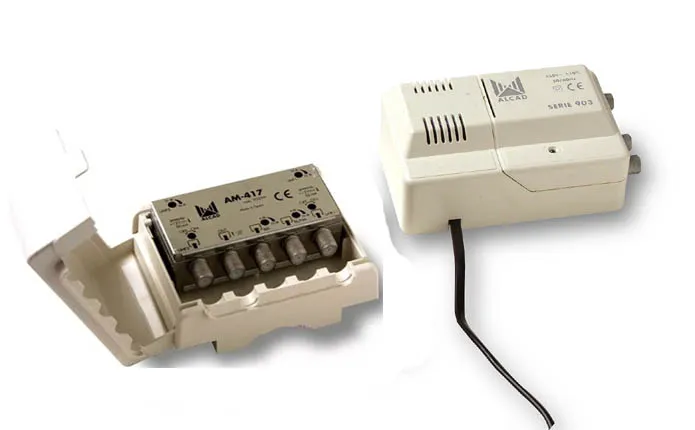

Усилитель мачтовый Alcad AM-417 в комплекте с блоком питания AL-105 это отличное решение для мест значительно удалённых от передающей вышки.
Усилитель имеет несколько входов, в том числе два ДМВ:
Питание подаётся по антенному кабелю от блока питания AL-105, который имеет два выхода.
Схема подключения:
![схема подключения мачтового усилителя]( "схема подключения мачтового усилителя")
Усилитель имеет несколько входов, в том числе два ДМВ:
- BI-FM(47-110Мгц) - коэффициент усиления 26дБ, Регулировка усиления 22дБ, коэффициент шума 5,5дБ
- BIII-DAB(174-230МГц) - коэффициент усиления 26дБ, Регулировка усиления 22дБ, коэффициент шума 5дБ
- UHF(470-862МГц) - коэффициент усиления 38дБ, Регулировка усиления 16дБ, коэффициент шума 5дБ
- UHF(470-862МГц) - коэффициент усиления 38дБ, Регулировка усиления 16дБ, коэффициент шума 8дБ
Питание подаётся по антенному кабелю от блока питания AL-105, который имеет два выхода.
Схема подключения:
Технические характеристики усилителя ALCAD АМ-417
| Кол-во входов | 4 |
| Диапазоны частот по входам, МГц | BI/FM (41-108); BIII/DAB (160-260); UHF1/UHF2 (470-862) |
| Усиление, дБ | UHF1/UHF2 -38дБ; FM/VHF1/VHF3 - 26дБ |
| Выходной уровень сигнала, дБмкВ | 108 |
| Шумы, дБ | BI/FM; BIII/DAB -5.0дБ; UHF1/UHF2 -5.5дБ |
| Питание | 12V/45mA |
Технические характеристики блока питания:
- Диапазон частот 40-862МГц
- Питание 230V
- Выходное напряжение 12V
- Выходной ток 50-65мА
