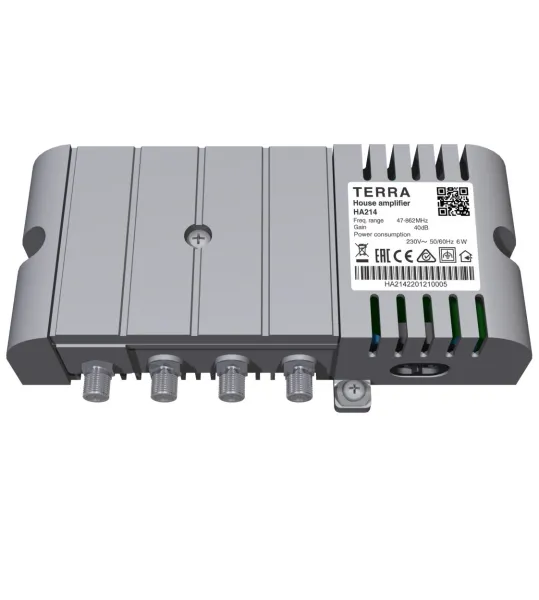

Усилитель Terra HA214
Terra HA214 - домовой усилитель для усиления и распределения ТВ сигналов в сетях кабельного телевидения.
Усилитель большой мощности с регуляторами усиления и наклона.
Основные преимущества:
Основные преимущества:
-

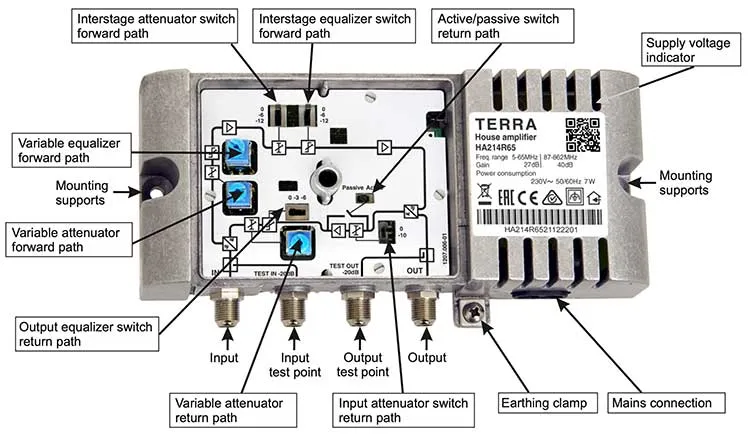

• встроенные регулируемые регуляторы усиления и наклона
• межкаскадный дискретный аттенюатор и эквалайзер
• переключаемый пассивный или активный обратный канал
• входной аттенюатор для активного обратного тракта
• контрольные точки: вход – двунаправленный, выход – направленный
• литой корпус
Технические характеристики домового усилителя HA214 TERRA
|
Модель
|
HA214
|
HA214R65
|
HA215
|
|
Диапазон частот
|
47-862 MHz
|
87-862 MHz
|
87-1006 MHz
|
|
Усиление
|
40 dB
|
||
|
Регулировка усиления
|
18 dB
|
||
|
Регулировка наклона
|
18 dB
|
||
|
Межкаскадный аттенюатор
|
-10/-5/0 dB
|
||
|
Межкаскадный эквалайзер
|
-10/-5/0 dB
|
||
|
Неравномерность АЧХ *
|
±0.75 dB
|
||
|
Входные и выходные обратные потери
|
≥ 14 dB at 40 MHz; -1.5 dB/oct., but not less 10 dB
|
||
|
Выходной уровень CTB, CSO (EN60728-3)**
|
109 dBµV
|
||
|
Коэффициент шума
|
6.0 dB
|
||
|
Контрольные точки***
|
-20 dB
|
||
|
Обратный канал
|
|||
|
Диапазон частот
|
--
|
5-65 MHz
|
--
|
|
Усиление, переключаемое
|
|
27/-5 dB
|
|
|
Регулировка усиления
|
-
|
18 dB
|
-
|
|
Входной аттенюатор
|
-
|
-10/0 dB
|
-
|
|
Выходной эквалайзер
|
-
|
-6/-3/0 dB
|
-
|
|
АЧХ неравномерность
|
-
|
±0.75 dB
|
-
|
|
Возвратные потери
|
|
> 14 dB
|
|
|
Коэффициент шума
|
|
7 dB (active, 0 dB input attenuator)
|
|
|
Выходной уровень IMD3=60 дБ (EN60728-3)
|
---
|
114 dBµV (active) 121 dBµV (passive)
|
---
|
|
Общие
|
|||
|
Потребляемая мощность
|
230 V~ 50/60 Hz
|
230 V~ 50/60 Hz
|
230 V~ 50/60 Hz
|
|
6.5 W
|
7.5 W
|
6.5 W
|
|
|
Диапазон рабочих температур
Размеры/Вес (в упаковке) |
-20C +50C
185x91x47 mm/0.7 kg |
||
* для усилителей с обратным трактом, измеренным через 10 МГц после начальной частоты прямого тракта
** с межкаскадным эквалайзером 5 дБ
*** входная контрольная точка является двунаправленной и может использоваться как выходная контрольная точка RP;
выходная контрольная точка является направленной и может использоваться для вставки сигналов RP
** с межкаскадным эквалайзером 5 дБ
*** входная контрольная точка является двунаправленной и может использоваться как выходная контрольная точка RP;
выходная контрольная точка является направленной и может использоваться для вставки сигналов RP
