Антенна Антэкс AX-2014P BOX

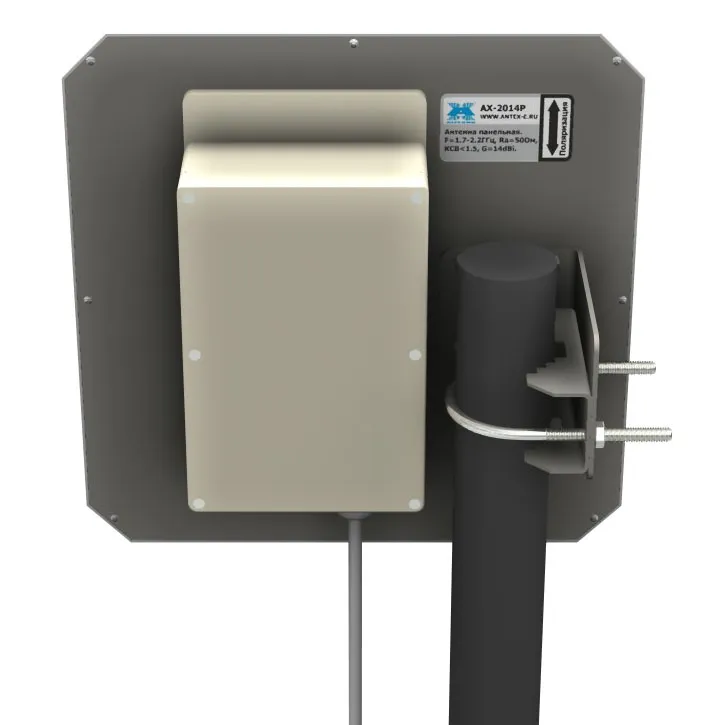

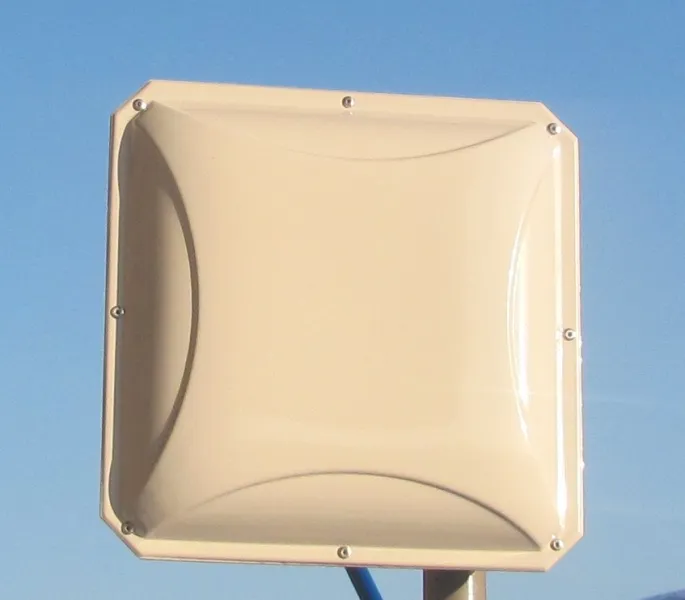

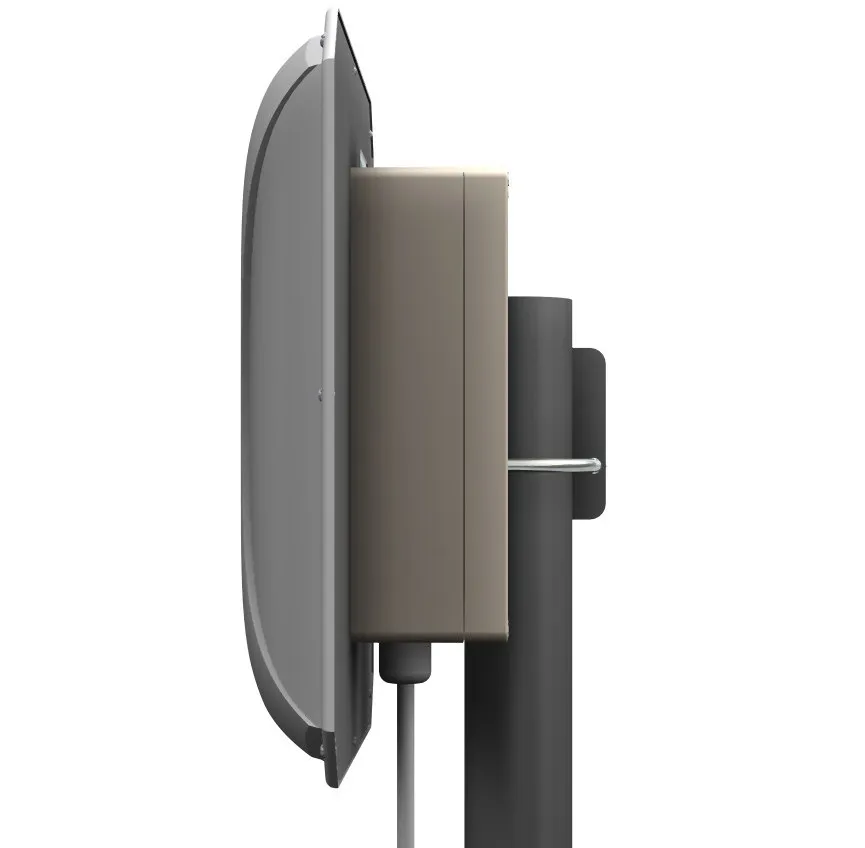

Панельная антенна AX-2014P служит для усиления сигналов в диапазоне частот 1700- 2180 МГц (3G). Укомплектована гермобоксом для установки внутрь USB модема.
Данная антенна рекомендована для использования на расстоянии 5-7км от базовой станции оператора связи. Желательно устанавливать антенну на более высоком уровне в прямой видимости. (Лес и дома значительно ослабляют сигнал.)
При монтаже антенны необходимо как можно точнее направить антенну на БС.

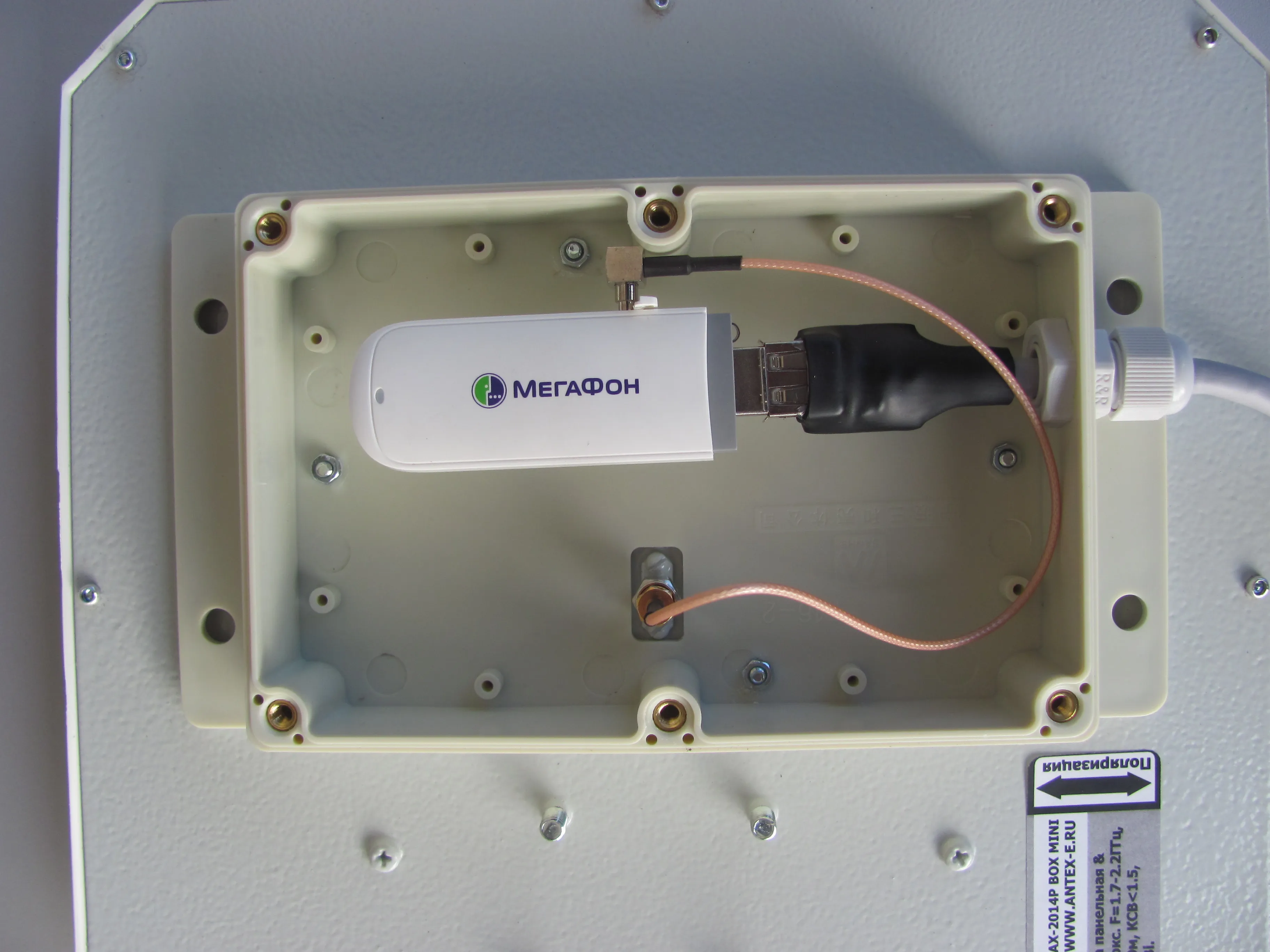

Основным преимуществом данной антенны является отсутствие потерь в кабеле снижения, т.к. модем установлен непосредственно в боксе, а в дом заходит только USB-удлинитель.
Данная антенна рекомендована для использования на расстоянии 5-7км от базовой станции оператора связи. Желательно устанавливать антенну на более высоком уровне в прямой видимости. (Лес и дома значительно ослабляют сигнал.)
При монтаже антенны необходимо как можно точнее направить антенну на БС.
Основным преимуществом данной антенны является отсутствие потерь в кабеле снижения, т.к. модем установлен непосредственно в боксе, а в дом заходит только USB-удлинитель.
Внимание: температурный диапазон работы системы из модема и антенны AX-2014P BOX Mini ограничен температурным режимом работы конкретного USB-модема.
| Характеристики USB - удлинителя | |
| Длина | 10 метров |
| Тип кабеля | FTP CAT 5Е 4х2-0.52 REXANT/CABLETECH |
| Разъем 1 | USB A вилка |
| Разъем 2 | USB A розетка |
| Температурный диапазон | -10...+60 гр. Цельсия |
|
Электрические характеристики антенны |
|
| Рабочий диапазон частот, МГц | 1700-2180 |
|
Усиление, dBi |
13-15 |
| Ширина ДН в Н-плоскости, град |
30-35 |
| Ширина ДН в Е-плоскости, град |
30-35 |
| Уровень боковых лепестков, дБ не более | -13 |
| Уровень паразитной поляризации,дБ не более | -25 |
| Входное сопротивление, Ом | 50 |
| КСВ в рабочем диапазоне частот, не более | 1,5 |
| Допустимая мощность, Вт | 50 |
| Поляризация | вертикальная/горизонтальная |
|
Механические характеристики антенны и бокса |
|
| Масса антенны,бокса, удлиннителя г |
1500 |
| Габаритные размеры, м |
0,24х0,24х0,085 |
| Разъем |
SMA-male |
| Материал излучателя | оцинкованная сталь |
|
Материал защитного кожуха антенны |
ABS-пластик с защитой от ультрафиолетового излучения |
| Материал бокса | ABS-пластик |
| Внутренние размеры бокса, мм | 40х50х140 |
| Температурный диапазон | -30...+60 гр. Цельсия |
