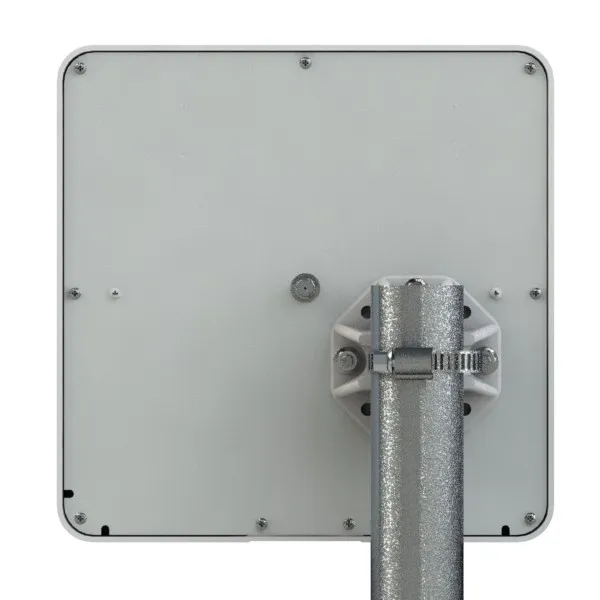

Антенна Антэкс Nitsa-2F
Универсальная антенна Nitsa-2F предназначена для использования в комплекте c сотовыми телефонами, модемами или репитерами стандартов GSM900/GSM1800/UMTS900/UMTS2100/LTE900/LTE1800. Тип антенны - двухрезонансный вибратор с реактивными шлейфами над экраном.Антенна снабжена разъемами серии F-female. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.
Достоинства антенны Nitsa-2F:
- Антенна надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.

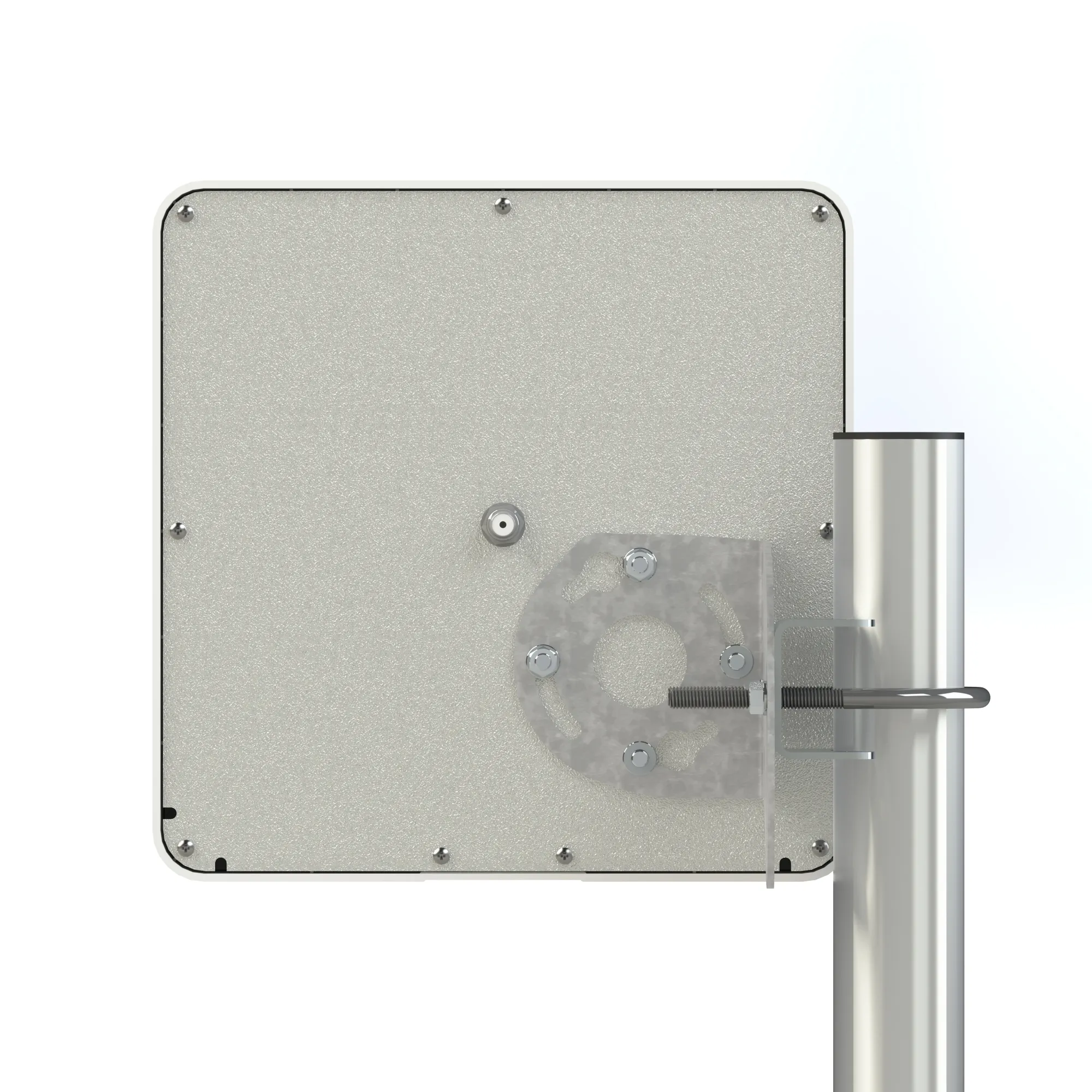

- Крепление антенны Nitsa-2F позволяет изменять угол места, азимут и наклон поляризации.
- Антенна имеют высокий коэффициент усиления, низкий КСВ в широкой полосе частот.
|
Электрические характеристики |
|
|
Рабочий диапазон частот, МГц |
890-960/1700-2200 |
|
Усиление, dBi |
9 / 9÷11 |
|
Ширина ДН в Н-плоскости, град |
70/50 |
|
Ширина ДН в Е-плоскости, град |
70/53 |
|
Входное сопротивление, Ом |
50 |
|
КСВ в рабочем диапазоне частот, не более |
1,5 |
|
Допустимая мощность, Вт |
20 |
|
Поляризация |
вертикальная |
|
Механические характеристики |
|
|
Масса с креплением, г |
835 |
|
Габаритные размеры, м |
0,2х0,2х0,045 |
|
Разъем |
N-female |
|
Материал излучателя |
оцинкованная сталь |
|
Материал защитной коробки |
Поликарбонат |
Диаграммы направленности антенны
|
Плоскость и поляризация |
Частота |
|||
|
925МГц |
1800МГц |
1920МГц |
2175МГц |
|
|
Горизонтальная плоскость, вертикальная поляризация(основная) |
|
|
|
|
|
Вертикальная плоскость, вертикальная поляризация(основная) |
|
|
|
|
Зависимость КСВ на входе антенны от частоты
