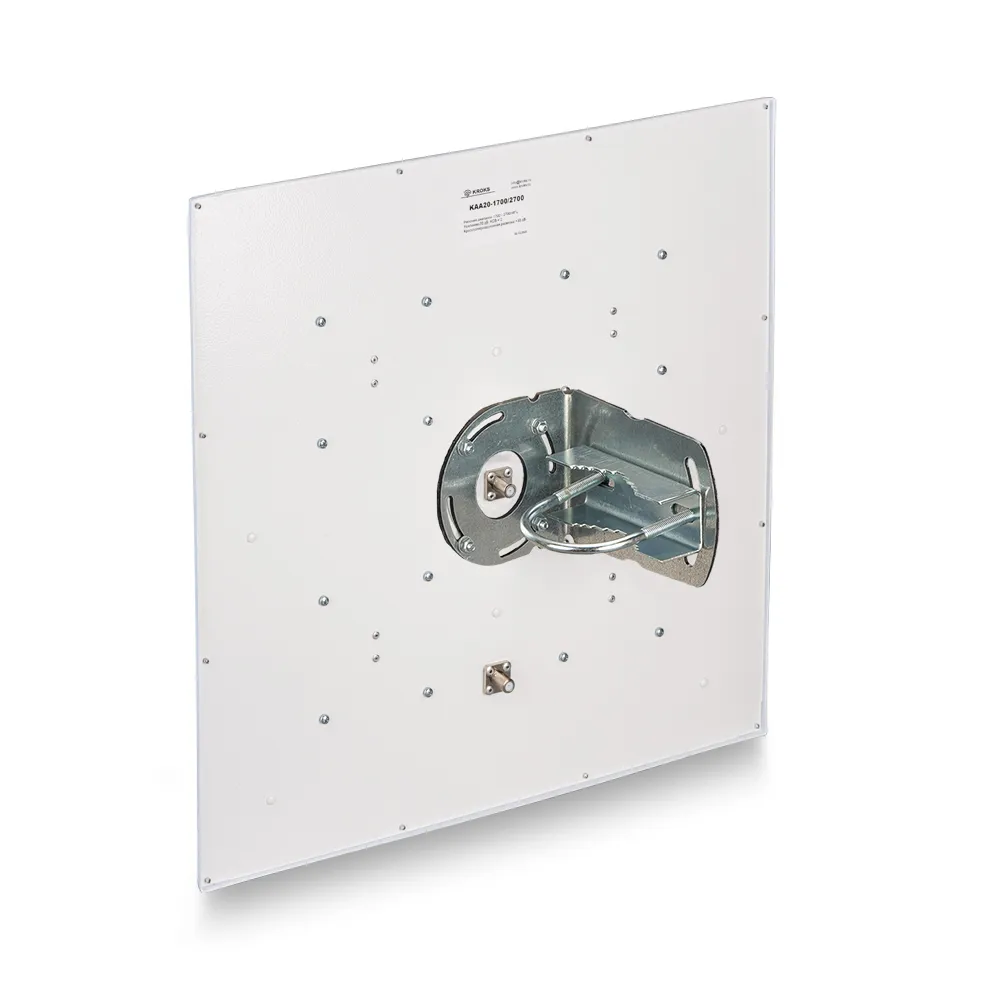

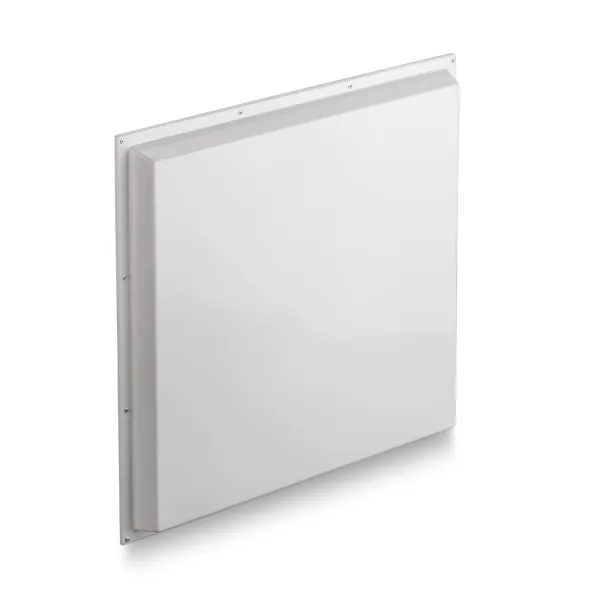

Антенна КАА20-1700/2700 - это широкополосная (многодиапазонная) направленная панельная MIMO антенна с коэффициентом усиления 20 дБ и поддержкой технологии LTE-A (advanced).
Данную антенну мы рекомендуем использовать с модемами 3G/4G, поддерживающими технологию LTE-Advanced cat.6 и работающими в частотном диапазоне 1700-2700 МГц.
Технология LTE Advanced (LTE-A) позволяет значительно увеличить скорость передачи данных до 300 Мбит/с при использовании клиентского оборудования, поддерживающего категорию LTE cat.6.
Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:
- 2G (EDGE, GPRS на частотах GSM1800);
- 3G (UMTS 2100);
- 4G (LTE1800, LTE2600);
- Wi-Fi 2,4 ГГц (IEEE 802.11b, g, n).
Рабочий диапазон частот, МГц
|
|
1700-2700
|
КСВ в рабочем диапазоне частот, не более
|
|
2
|
Волновое сопротивление, Ом
|
|
50 (N разъём)
|
Максимальная подводимая мощность, Вт
|
|
10
|
Допустимая ветровая нагрузка, м/с
|
|
30
|
Диапазон рабочих температур, оС
|
|
-50 … +90
|
Максимально допустимая влажность воздуха, %
|
|
100
|
Развязка между портами не менее, дБ
|
|
30
|
Стандарт связи
|
|
WiFi 2,4ГГц
|
Габариты, вес, количество товара в упаковке:
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
|
442 x 442 x 78
|
Масса в индивидуальной упаковке, грамм
|
|
3200
|
Графики КСВ, диаграммы направленности:
Диаграмма направленности в вертикальной плоскости:
![ДН_1800_0.jpg]()
Диаграмма направленности в горизонтальной плоскости:
![ДН_1800_90.jpg]()
Диаграмма направленности в вертикальной плоскости:
![ДН_2200_0.jpg]()
Диаграмма направленности в горизонтальной плоскости:
![ДН_2200_90.jpg]()
Диаграмма направленности в вертикальной плоскости:
![ДН_2700_0.jpg]()
Диаграмма направленности в горизонтальной плоскости:
![ДН_2700_90.jpg]()
КСВН:
![VSWR.jpg]()
S-параметры:
![S-parameters.jpg]()
