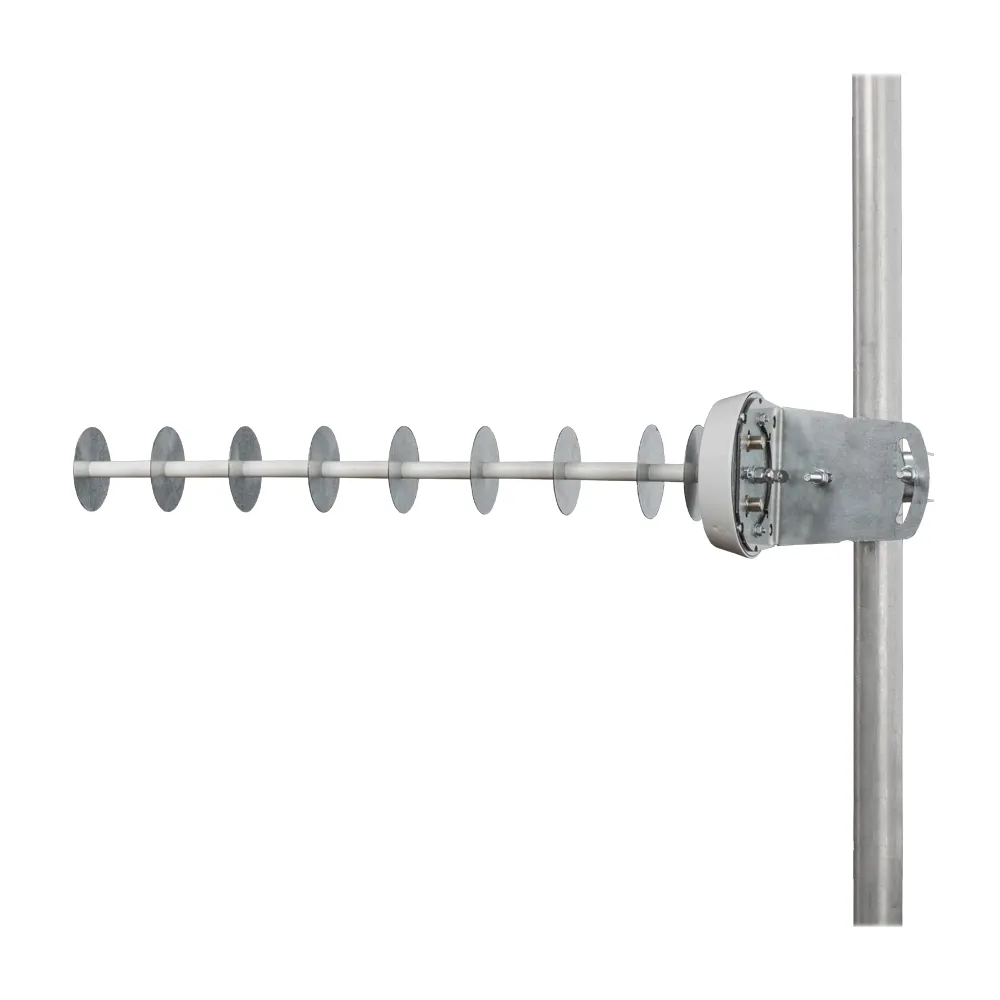

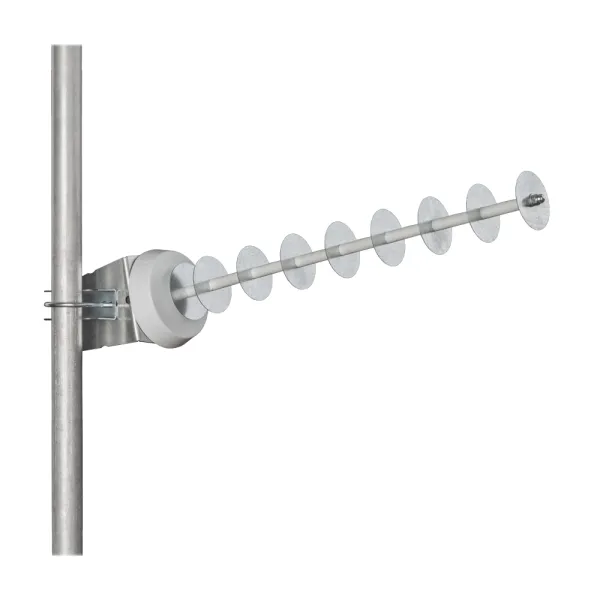

Направленная MIMO антенна KROKS KYY15-1800 «волновой канал» усилением 15 дБ, предназначена для работы совместно с модемами в сетях LTE-1800 (4G) .
Антенна выполнена из высококачественной оцинкованной стали и устойчива к атмосферным осадкам. Для защиты от статического электричества разъемы антенны имеет короткое замыкание по постоянному току.

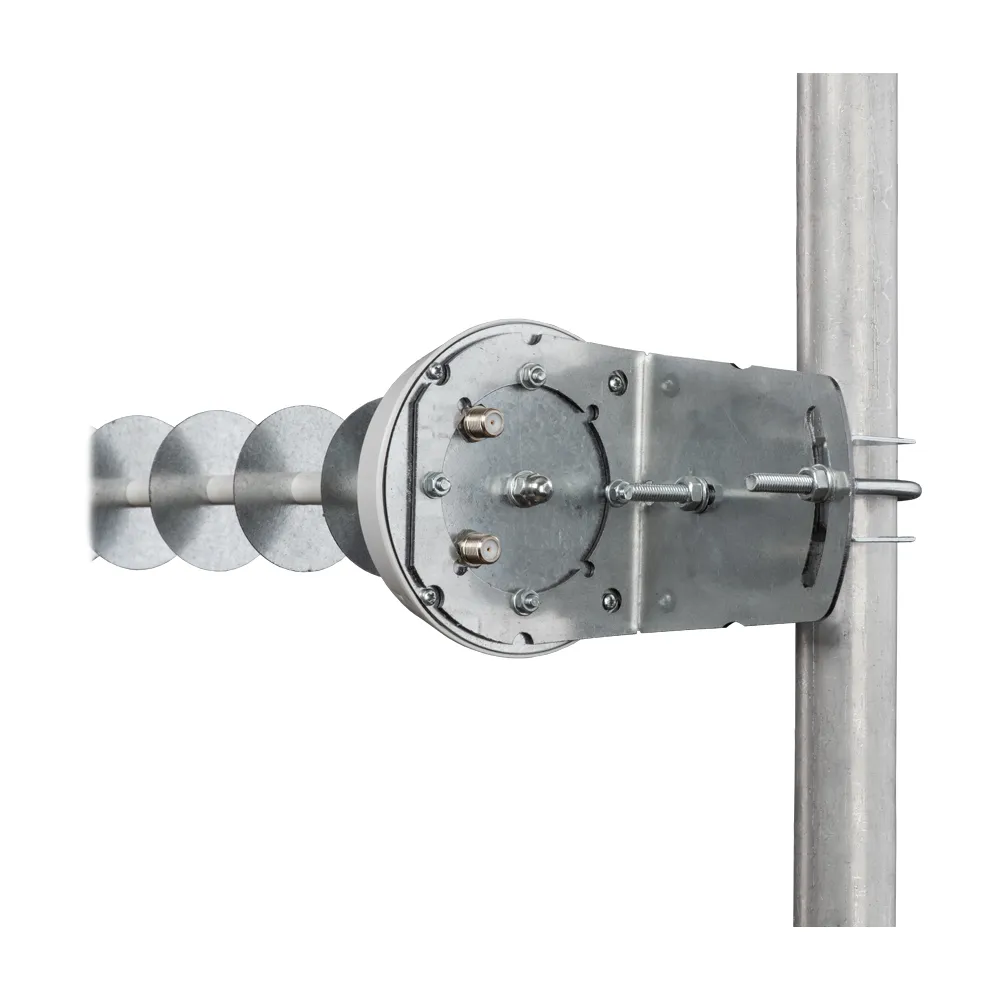

В комплект с антенной входит крепеж для ее быстрой и удобной установки на кронштейне или на мачте диаметром 32-45 мм.
Преимущества:
- Легкая и прочная металлическая конструкция
- Удобное и надежное крепление к мачте
- Высокое усиление 15 дБ
- Узкая диаграмма направленности по уровню -3 дБ: по вертикали ±20º; по горизонтали ±18º
|
Габариты (длина , ширина , высота ), мм |
|
800 x 150 x 150 |
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм |
|
730 x 180 x 120 |
|
Масса в индивидуальной упаковке, грамм |
|
2100 |
Антенны- характеристики :
|
Рабочий диапазон частот, МГц |
|
1650-1950 |
|
Усиление антенны, дБ |
|
15 |
|
КСВ в рабочем диапазоне частот, не более |
|
1.8 |
|
Поляризация |
|
Линейная |
|
Волновое сопротивление, Ом |
|
50 (N разъём) |
|
75 (F разъём) |
||
|
Максимальная подводимая мощность, Вт |
|
10 |
|
Разъём |
|
F- female |
|
N- female |
||
|
Допустимая ветровая нагрузка, м/с |
|
30 |
|
Диапазон рабочих температур, оС |
|
-40 ... +90 |
|
Максимально допустимая влажность воздуха, % |
|
100 |
|
Развязка между портами не менее, дБ |
|
25 |
|
Стандарт связи |
|
LTE 1800 |
|
Тип монтажа |
|
на трубу |
|
Тип исполнения |
|
Волновой канал |
|
Поддержка MIMO |
|
MIMO 2x2 |
Графики КСВ, диаграммы направленности:
Диаграмма направленности в вертикальной плоскости :
Диаграмма направленности в горизонтальной плоскости :
КСВН:
Коэффициент усиления:
Графики S11, S21:
