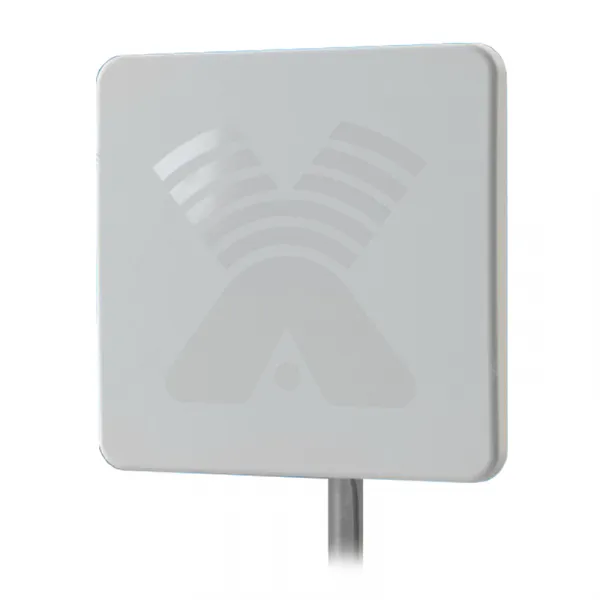

Антенна Антэкс AGATA-F MIMO F-female
Панельная антенна AGATA-F MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 2G(EDGE, GPRS на частотах GSM1800)
- 3G (UMTS 2100)
- 4G (WIMAX, LTE1800, LTE2600)
- WI-FI (IEEE 802.11b, g, n)
- и в других системах диапазона 1700-2700 МГц
В AGATA F используется обычный 75 Ом кабель, что существенно упрощает монтаж разъёмов и снижает стоимость кабельной сборки. На конце кабельной сборки необходимо использовать пигтейл с разъёмом F мама.

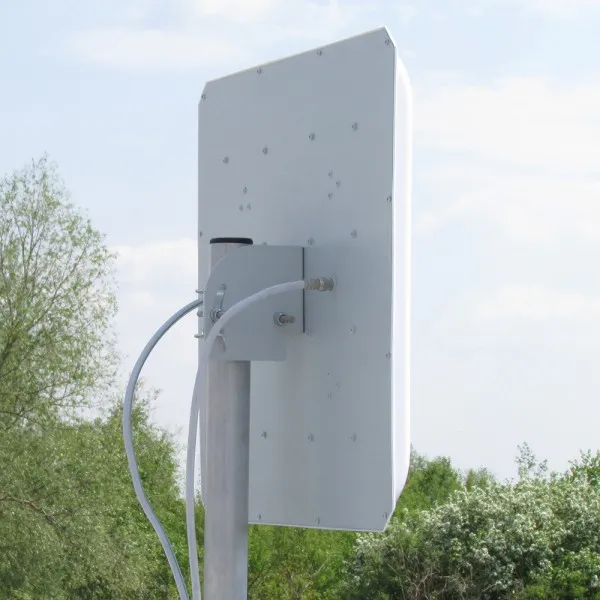

AGATA-F MIMO 2x2 является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Антенна представляет собой конструкцию из двух пространственно разнесенных синфазных решеток с ортогональными поляризациями . Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета. Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной). Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны. Также благодаря конструкции крепления возможно плавное изменение наклона поляризации.
|
Электрические характеристики |
|
|
Рабочий диапазон частот, МГц |
1700-2700 |
| Усиление в диапазоне 3G (1,9-2,2ГГц), dBi | 15-16 |
| Усиление в диапазоне WIFI (2.4ГГц), dBi | 17 |
| Усиление в диапазоне 4G (LTE2600), dBi | 17-17.5 |
|
Ширина ДН в Н-плоскости, град (канал 1/канал 2) |
30-45/15-23 |
|
Ширина ДН в Е-плоскости, град (канал 1/канал 2) |
15-23/30-45 |
|
Уровень боковых лепестков, не более |
-12dB |
|
Уровень кроссполяризации, не более |
-25dB |
|
Входное сопротивление, Ом |
75 |
|
КСВ в рабочем диапазоне частот, не более |
1.5 |
| Изоляция между портами, дБ | более 30 |
|
Допустимая мощность, Вт |
50 |
| Поляризация | вертикальная/горизонтальная |
|
Механические характеристики |
|
|
Масса с креплением, г |
2865 |
| Крепление |
мачта диаметром 20-52мм |
|
Габаритные размеры без крепления, м |
0,21х0,41х0,06 |
|
Допустимая скорость ветра, м/сек |
20 |
|
Разъем |
2 х F-female |
|
Материал защитной коробки |
ABS-пластик с защитой от ультрафиолетового излучения |
|
Материал антенны |
оцинкованная сталь, сталь |
|
Защитное покрытие |
порошковая полимерная краска |
