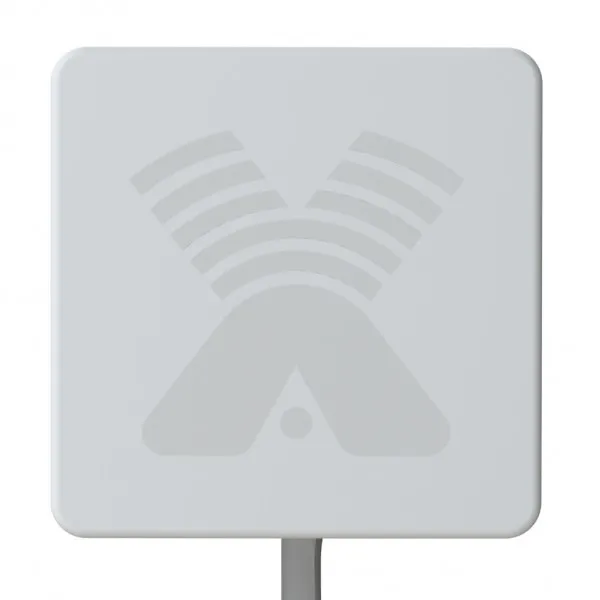

Антенна Антэкс AGATA MIMO 2x2
Панельная антенна AGATA MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 2G(EDGE, GPRS на частотах GSM1800)
- 3G (UMTS 2100)
- 4G (WIMAX,LTE1800, LTE1800)
- WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц.
Т.е. антенна подходит практически для всех операторов мобильной связи. Использование технологии MIMO 2x2 позволяет увеличить скорость приёма / передачи данных.

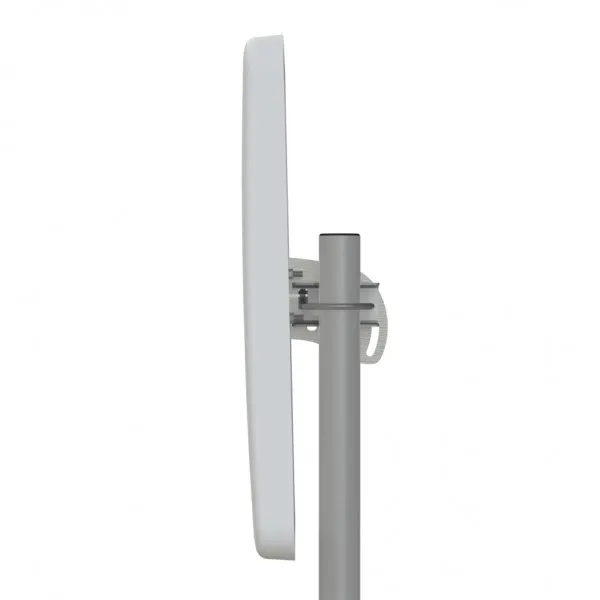

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны. Также благодаря конструкции крепления возможно плавное изменение наклона поляризации.

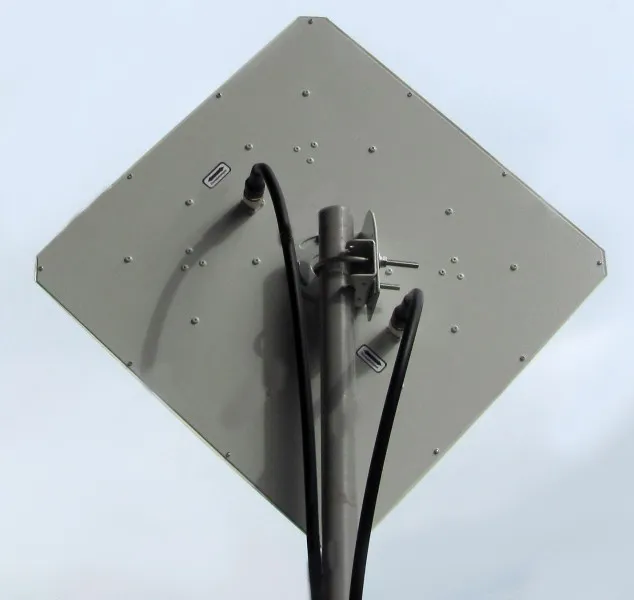

Для поддержки технологии MIMO 2x2, AGATA MIMO 2x2 снабжена двумя разъёмами, скорость передачи данных при использовании модемов LTE2600 (YOTA ONE, Huawei E392, M150) может достигать 100Мб/с. Но для подключения антенны необходимы две кабельные сборки и два адаптера для модема. Таблицу соответствия адаптеров к модему смотрите тут.
|
Электрические характеристики |
|
|
Рабочий диапазон частот, МГц |
1700-2700 |
| Усиление в диапазоне 3G (1,9-2,2ГГц), dBi | 15-16 |
| Усиление в диапазоне WIFI (2.4ГГц), dBi | 17 |
| Усиление в диапазоне 4G (LTE2600), dBi | 17-17.5 |
|
Ширина ДН в Н-плоскости, град (канал 1/канал 2) |
30-45/15-23 |
|
Ширина ДН в Е-плоскости, град (канал 1/канал 2) |
15-23/30-45 |
|
Уровень боковых лепестков, не более |
-12dB |
|
Уровень кроссполяризации, не более |
-25dB |
|
Входное сопротивление, Ом |
50 |
|
КСВ в рабочем диапазоне частот, не более |
1.5 |
| Изоляция между портами, дБ | более 30 |
|
Допустимая мощность, Вт |
50 |
| Поляризация | вертикальная/горизонтальная |
|
Механические характеристики |
|
|
Масса с креплением, г |
2865 |
| Крепление |
мачта диаметром 20-52мм |
|
Габаритные размеры без крепления, м |
0,41х0,41х0,06 |
|
Допустимая скорость ветра, м/сек |
20 |
|
Разъем |
2 х N-female |
|
Материал защитной коробки |
Поликарбонат+ABS |
|
Материал антенны |
оцинкованная сталь, сталь |
|
Защитное покрытие |
порошковая полимерная краска |
Зависимость КСВ от частоты на 1-м входе антенны AGATA MIMO 2x2
Зависимость КСВ от частоты на 2-м входе антенны AGATA MIMO 2x2
Зависимость коэффициента передачи между каналами от частоты
