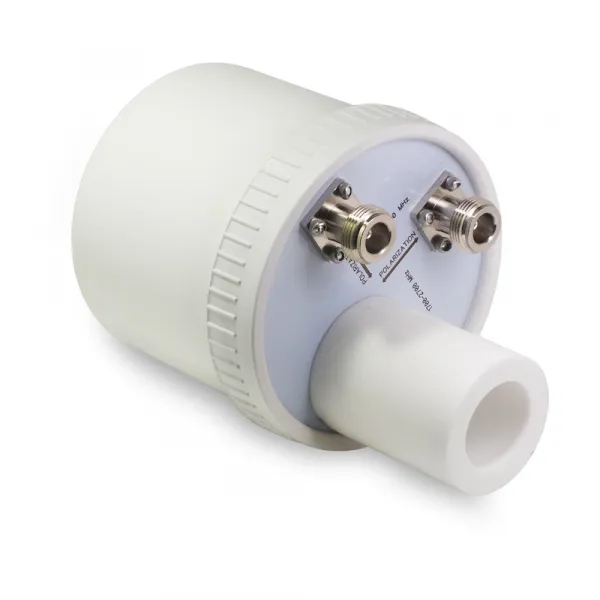

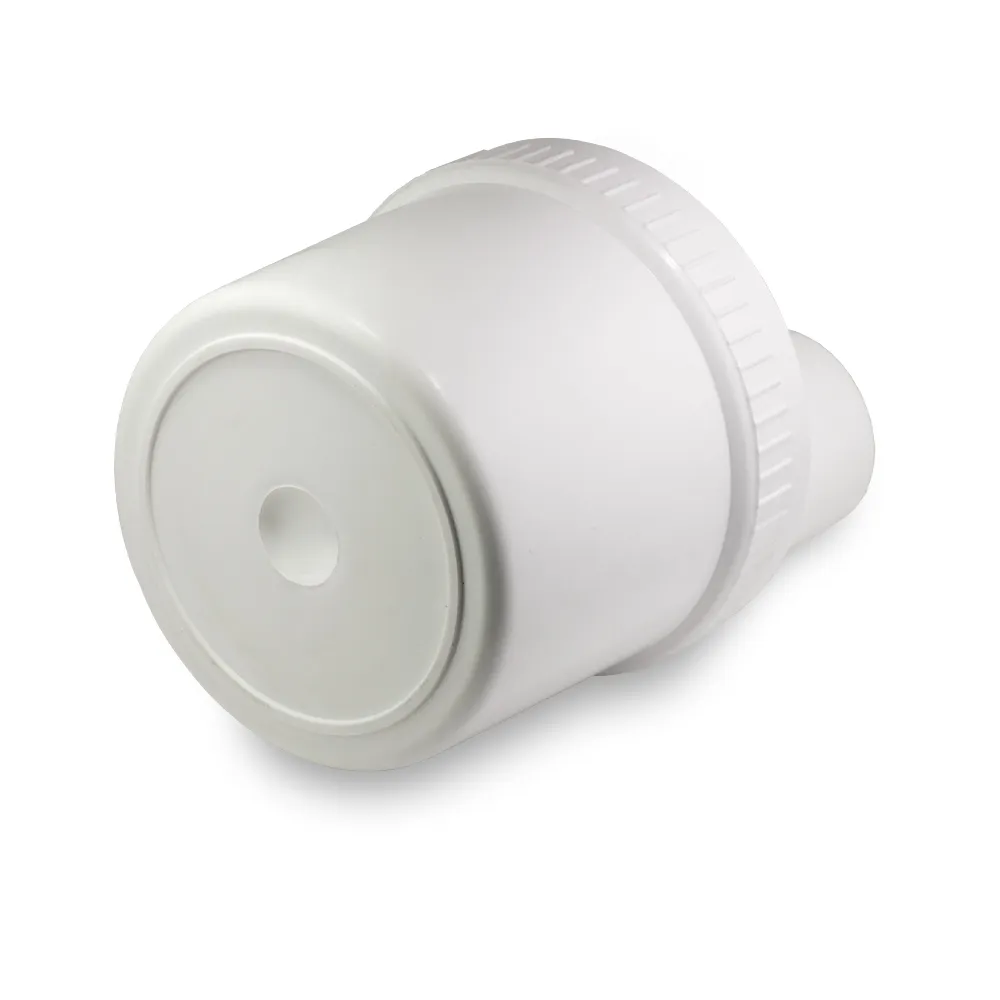

Облучатель для спутниковой антенны KIP9-1700/2700DP MIMO 2х2 предназначен для использования с 3G/4G/WiFi модемами и роутерами.
Облучатель поддерживает стандарты LTE1800, UMTS2100, LTE2600 и WiFi(2,4 ГГц) 802.11 b/g/nс технологией MIMO 2х2 в диапазоне частот 1700-2700 МГц.
Система тарелка+облучатель имеет очень узкую диаграмму направленности (угол луча 2-3 градуса), поэтому наведение требует особой точности. Отклонение в 1 градус уменьшает уровень сигнала в разы. Точное наведение тарелки с облучателем возможно при использовании специального прибора- анализатора спектра.
Установка облучателя.
Зажимаем облучатель в держателе тарелки. Большинство операторов 4G-интернета используют X-поляризацию радиосигнала. Чтобы узнать, какая поляризация сигнала у вашего 4G оператора, нужно попробовать повернуть облучатель в держателе на 45° и посмотреть на показания уровня сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.

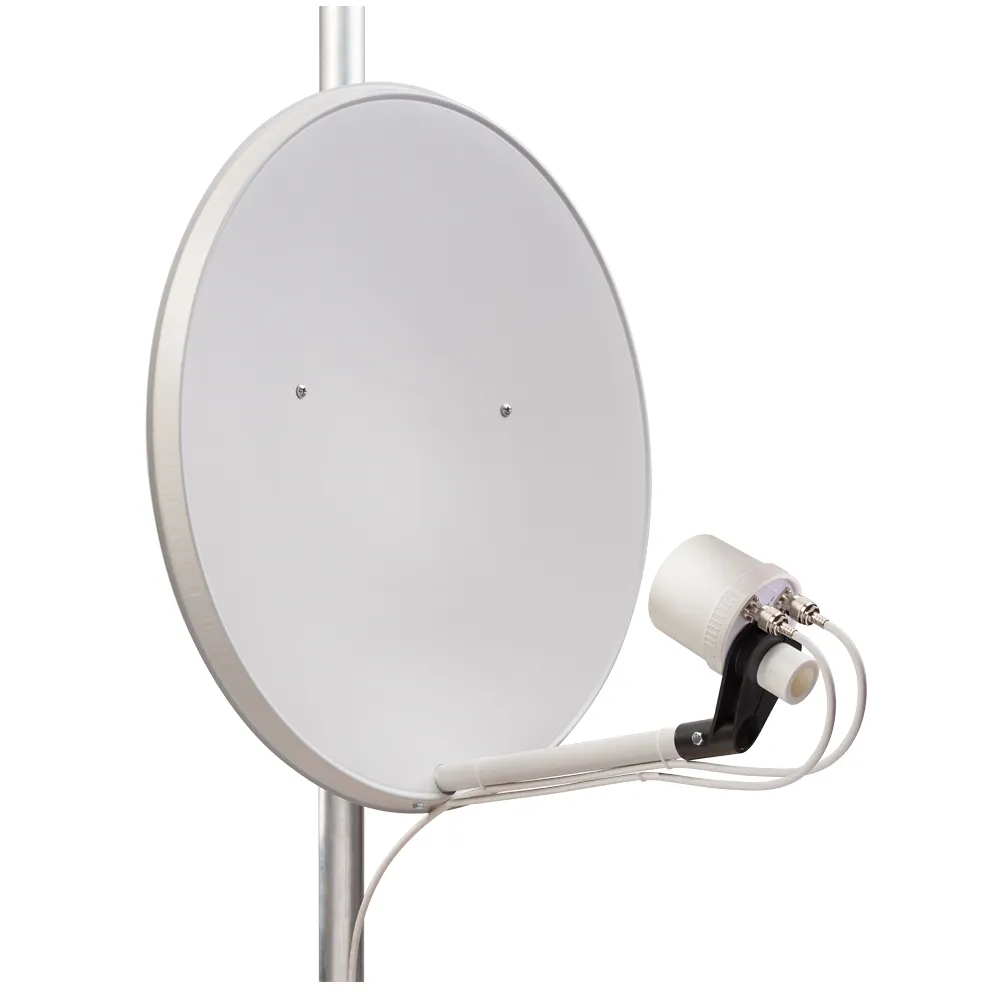

Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя, должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка "смотрит" в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле, как это показано на рисунке.
Зависимость усиления от диаметра тарелки (данные примерные)
|
Диаметр тарелки, метр
|
0,5
|
0,6
|
0,8
|
0,9
|
1,2
|
|
Коэфициент усиления, Дб
|
20-23
|
22-25
|
24-27
|
26-29
|
31-34
|
Антенны- характеристики :
Рабочий диапазон частот, МГц
|
|
1700-2700
|
КСВ в рабочем диапазоне частот, не более
|
|
1.5
|
Входное сопротивление, Ом
|
|
50
|
Максимальная подводимая мощность, Вт
|
|
10
|
Допустимая ветровая нагрузка, м/с
|
|
30
|
Диапазон рабочих температур, оС
|
|
-40 … +50
|
Максимально допустимая влажность воздуха, %
|
|
100
|
Кроссполяризационная развязка не менее, дБ
|
|
30
|
Тип исполнения
|
|
облучатель
|
Габариты (длина , ширина , высота ), мм
|
|
105 x 105 x 150
|
