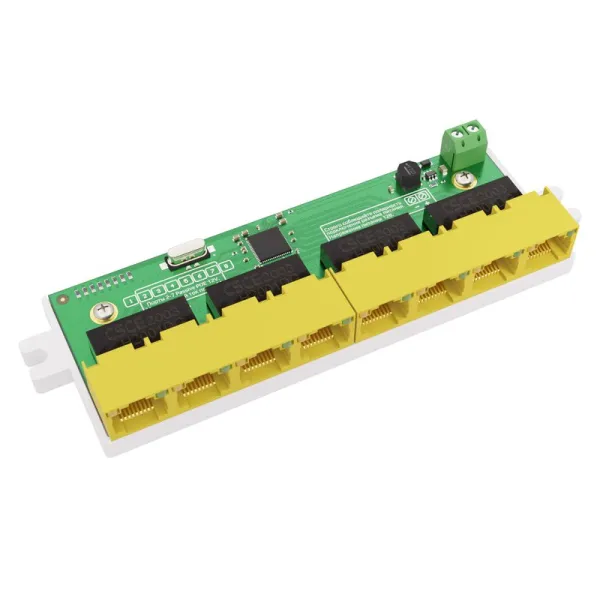

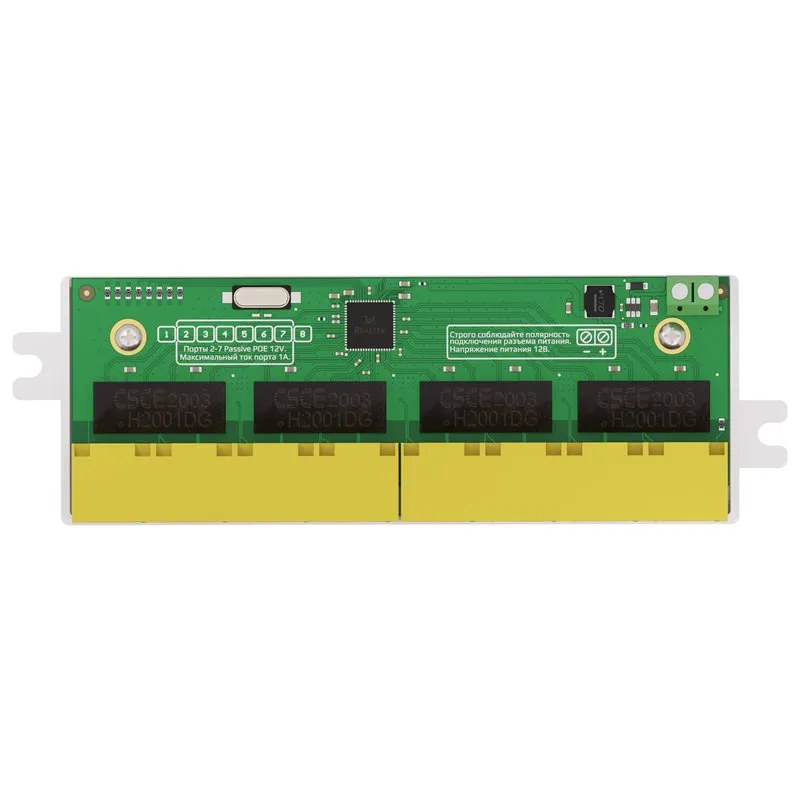

Коммутатор видеонаблюдения Vertell VT-S8
Коммутатор VT-S8 предназначен для подключения видеокамер по технологии Passive POE. Позволяет подключать IP видеокамеры без использования пассивных POE инжекторов. Питание и Ethernet сигнал идет по одному патч-корду от порта коммутатора. Напряжение питания 12 В, шесть портов POE два без POE.

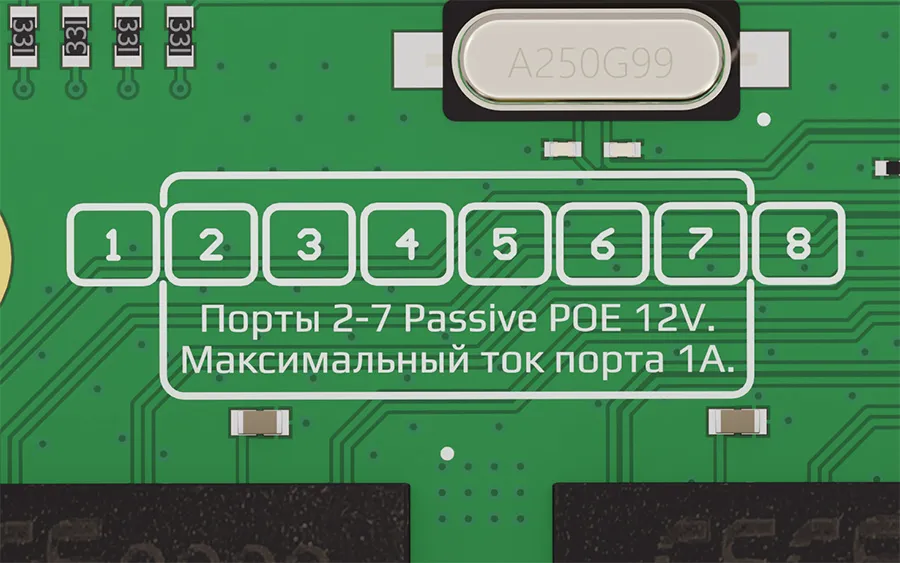

Для подключения видеокамеры со стороны коммутатора применяется стандарт расшивки витой пары T568A или T568В. Каждый POE порт коммутатора рассчитан на рабочий выходной ток 1 А. Порт № 1 и № 8 коммутатора VT-S8 выполнен без технологии passive POE и служит для получения сигнала Ethernet от локальной сети и для подключения к регистратору.
Подключение и монтаж коммутатора
Питание коммутатора осуществляется от блока питания 12 В с силой тока, соответствующей количеству видеокамер подключенных к коммутатору. При одновременном подключении шести видеокамер рекомендуется запитать коммутатор от блока питания не менее 5-6 ампер.

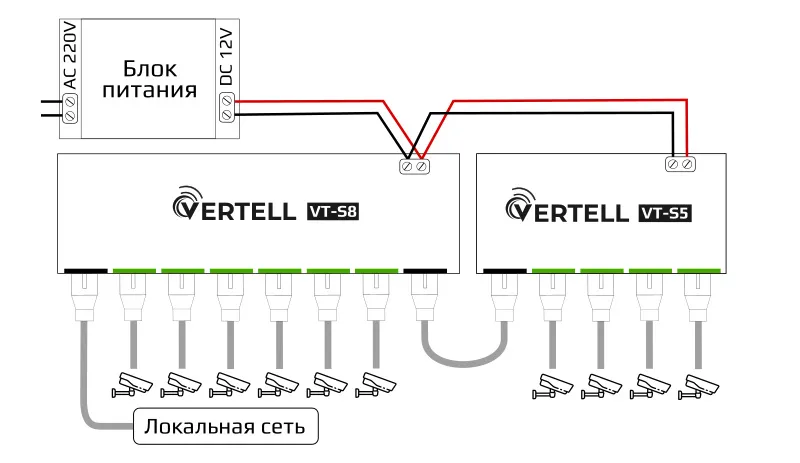

Возможна совместная работа нескольких коммутаторов в связке от одного блока питания. При этом питание 12 В подается на различные коммутаторы параллельно. Подключение блоков питания к коммутатору осуществляется через специальные винтовые зажимы, рассчитанные на максимальный рабочий ток 10 А.
Скорость LAN | 10/100 Мбит/с |
Интерфейсы поддерживающие Passive POE | 6 |
Интерфейсы без Passive POE | 2 |
Режим Passive POE | 12 В (контакты 4,5,7,8) |
Максимальный ток на интерфейс |
1 А |
Напряжение питания | 7 - 15 В |
Ток потребления | 0.1 А |
Страна изготовления | Россия |
Диапазон температур | 0 ... +40 °C |
Интерфейс | Ethernet |
Тип продукта | Коммутатор PoE |
Вес | 70 г |
Гарантия | 12 месяцев |
