Репитер Contact2G gorod GSM (комплект) "Город"
Комплект "Контакт 2G Город" предназначен для улучшения качества сотовой связи в неблагоприятных условиях распространения сигналов:
-
В помещениях малых размеров - магазины, кафе, комнаты и прочие объекты.
- Затрудненности или невозможности проникновения сигнала в здания промышленного и жилого назначения.
- Подвальные помещения или помещения, расположенные на верхних этажах высотных зданий.
Комплект специально создан для использования в городских условиях. Благодаря большему углу направленности панельной антенны, увеличивается возможность легко «поймать» базовую станцию нужного оператора в густонаселенных районах. Простота установки, монтажа и эксплуатации создают дополнительные удобства.

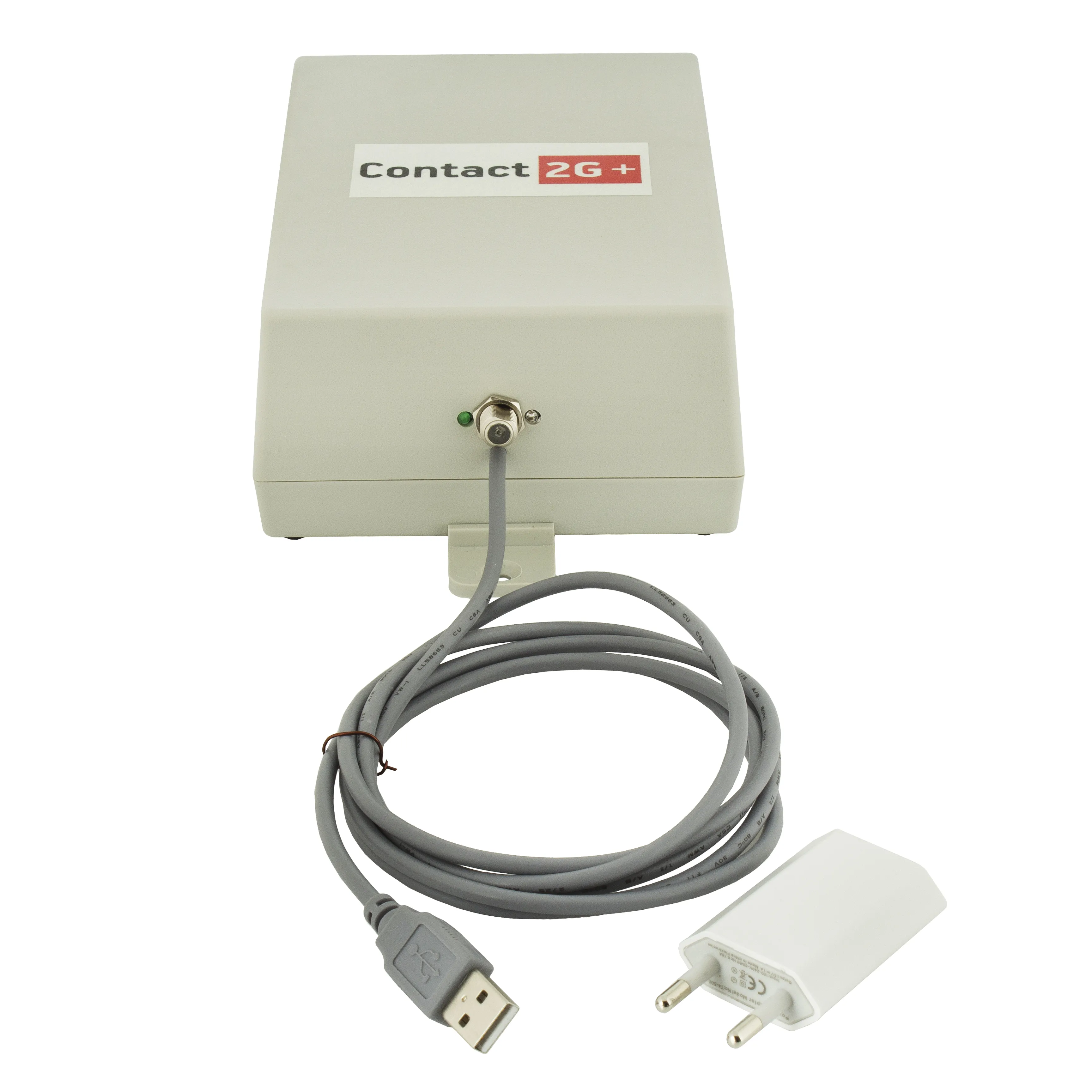

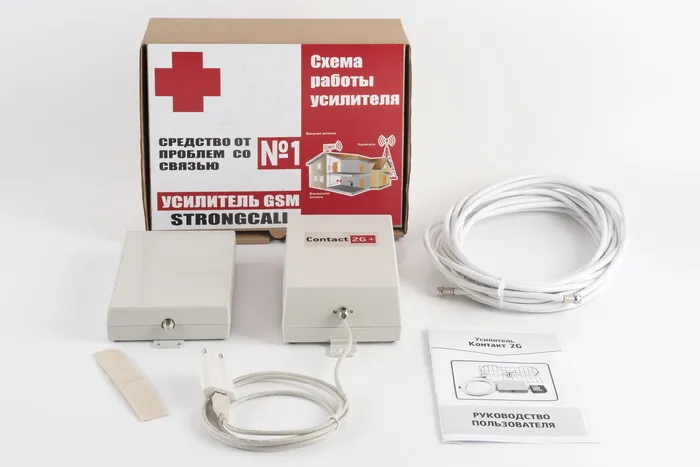

Комплект состоит из внешнего антенно-фидерного устройства (панельная внешняя антенна с кабелем), электронного блока с внутренней антенной. Питание репитера осуществляется от источника постоянного тока 9В/0.5А.
Особенности усилителя сотовой связи "Контакт 2G"
- Работает со всеми операторами стандарта GSM 900 (Мегафон, МТС, Билайн).
- Площадь покрытия может достигать 100 м2.
- Пропускная способность - до 7 абонентов в режиме разговора одновременно.
- Простота установки комплекта.
- Одно из лучших предложение на рынке по соотношению цена-качество.
Технические характеристики:
Полоса рабочих частот на передачу 890-915 МГц.
Полоса рабочих частот на прием 935-960 МГц.
Усиление в канале передачи 40 +/-3дБ.
Усиление в канале приема 40 +/-3дБ.
Выходная мощность 20 дБм
Сопротивление нагрузки 75 Ом
Питание 9 В/ 0.5A
Диапазон рабочих температур +5 /+45град.С
Обслуживаемая площадь
Площадь помещения, обслуживаемая репитером, может достигать 100 м2 . Это зависит от мощности принимаемого сигнала и от конфигурации помещения.
Внешние антенны с соответствующими кабелями могут эксплуатироваться при температуре окружающей среды от –40 до +50 градусов Цельсия, электронный блок, источник питания и внутренняя антенна должны эксплуатироваться в отапливаемых помещениях с температурой от +5 до +45 градусов Цельсия и относительной влажностью до 80%.
- Проложите кабель места расположения внешней антенны до места установки репитера, при этом необходимо исключить повреждения внешней оболочки кабеля.
- Установите репитер примерно в центре обслуживаемого помещения.
- Включите блок питания в розетку и убедитесь, что засветился зелёный светодиодный индикатор.
- Сделайте вызов по Вашему мобильному телефону. При этом красный индикатор может мигать.
- Проверьте уровень сигнала в помещении и определите границы зоны обслуживания.
- Если индикатор горит постоянно красным цветом, это сигнализирует о вероятном самовозбуждении репитера из-за неудачного расположении его внутри помещения.
Примечание
Если неизвестно место расположения базовой станции Вашего сотового оператора, может потребоваться уточнение расположения направленной внешней антенны.
Перемещайте внешнюю направленную антенну по азимуту до получения максимального уровня сигнала на Вашем мобильном телефоне в помещении.
Расстояние от внешней антенны до репитера должно быть не менее 10 метров.
Не рекомендуется использование в зоне обслуживания репитера бытовых радиотелефонов и радиостанций, излучающих в диапазонах GSM.
Внимание! Категорически запрещено подавать питание на репитер без подключенной внешней антенны.
Показания индикатора
|
|
Индикатор светится зеленым цветом постоянно |
Готовность к работе |
|
|
Индикатор мигает, светится оранжево-желтым цветом |
Рабочий режим (режим работы сотового телефона) в пределах дальности |
|
|
Индикатор светится красным цветом постоянно |
Авария или возбуждение репитера |
Возможные неисправности и способы их устранения
|
|
Репитер не работает, телефонные вызовы не возможны, индикатор не светится |
Необходимо проверить подачу питания к устройству, правильность соединения кабелей |
|
|
Индикатор светится красным цветом постоянно |
Авария или возбуждение репитера. Возможная причина кроется в источнике паразитных сигналов в зоне работы репитера - например, от бытовых радиотелефонов диапазона 900 МГц. Возможно, внешняя антенна расположена слишком близко от репитера. В этом случает необходимо увеличить расстояние между ними. |
Успешная работа репитера во многом зависит от удачного выбора места установки и правильного ориентирования антенн.
Площадь, обслуживаемая репитером, зависит от уровня сигнала в месте установки внешней антенны, поэтому перед установкой необходимо убедиться, что уровень сигнала достаточен для устойчивой связи. Это легко проверить, сделав и приняв звонки со своего сотового телефона в том месте, где будет установлена внешняя антенна.
